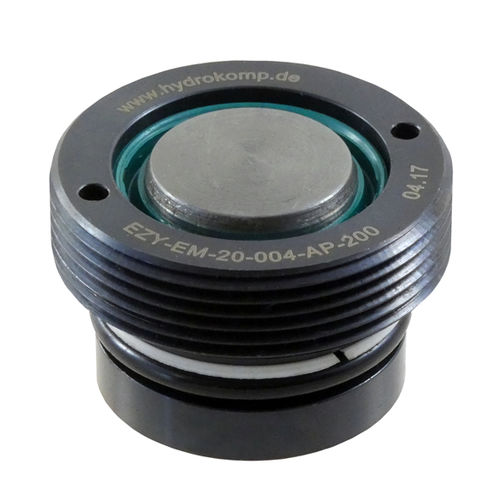

Cilindro idraulico 210-1

a pistonea effetto semplicedi bloccaggio

Cilindri a corpo filettato, con limitatore di corsa Questi cilindri a corpo filettato sono una soluzione salvaspazio come cilindri di bloccaggio e di chiusura. Sono adatti come modulo di costruzione per un'ampia varietà di compiti. Ad esempio, questo cilindro è ideale anche per i dispositivi di bloccaggio delle presse. Il cilindro si distingue per la sua struttura compatta. Grazie al limitatore di corsa interno, il cilindro può essere azionato anche senza controstampo. L'estremità dello stelo del pistone è coronata. Il cilindro con corpo filettato funziona idraulicamente solo a semplice effetto. Di conseguenza, vengono forniti solo tempi di estrazione definiti. Il ripristino avviene per mezzo di una molla di compressione incorporata. Per questo motivo, il tempo di ripristino non può essere determinato con precisione. L'olio idraulico viene fornito attraverso canali forati. Dopo l'installazione, il cilindro deve essere fissato nella filettatura M45x1,5 mediante un perno filettato M4x6. La fornitura comprende comprende questo perno filettato con esagono interno e punto di smussatura. Caratteristiche speciali: adatto come cilindro di bloccaggio e come cilindro di chiusura utilizzabile senza superficie di contro serraggio con limitatore di corsa interno con ampia superficie sferica del pistone disponibile senza o con raschiatore morbido cilindri standard e design speciali disponibili Dispositivo di bloccaggio rapido idraulico Un dispositivo di bloccaggio rapido idraulico con 12 cilindri a corpo filettato. Il fissaggio avviene su un bordo di serraggio standardizzato dello spessore di 20 mm. Le barre di bloccaggio sono alimentate da un sistema di bloccaggio idraulico a doppio circuito. Ciò significa che in caso di caduta di pressione in un circuito di serraggio, l'effetto di serraggio viene mantenuto dal secondo circuito di serraggio fino all'arresto della macchina.
