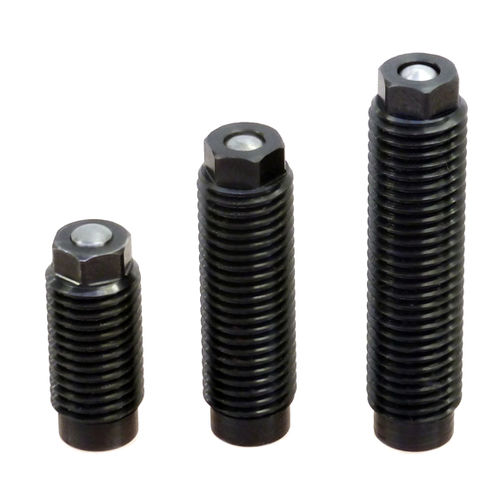

Cilindro a pistone 210-4

a effetto semplicedi bloccaggiocorpo filettato

Cilindri a corpo filettato, design di piccolo formato Questi cilindri a corpo filettato a semplice effetto sono ideali per il bloccaggio di pezzi di piccole dimensioni grazie al loro design di piccolo formato. Con una distanza tra i cilindri di soli 15 mm, i cilindri a corpo filettato possono essere avvitati in dispositivi di serraggio multipli per risparmiare spazio. L'alimentazione dell'olio in pressione è realizzata attraverso canali forati. Il cilindro è sigillato contro il terreno nel foro di installazione filettato dal Kantseal in dotazione. Le tolleranze del pezzo di oltre 20 mm possono essere compensate con un dado di tenuta (accessorio). Il dado di tenuta consente una regolazione continua della profondità di avvitamento del cilindro. Inoltre, sigilla il cilindro sul bordo superiore del foro di installazione filettato contro le perdite. Caratteristiche speciali: ideale per il bloccaggio di pezzi piccoli opzioni di installazione salvaspazio profondità di incasso regolabile in continuo alimentazione dell'olio senza tubazioni tramite canali perforati cilindri standard e speciali disponibili Nota importante: Il cilindro a corpo filettato con molla di ripristino non è portante nello stato di decompressione e ritrazione. Proteggere i cilindri dall'esposizione diretta a fluidi da taglio e refrigeranti aggressivi. Le condizioni generali di funzionamento e altre informazioni sono riportate nel catalogo o sulla pagina Internet: "Raccomandazioni e specifiche" Pressione di esercizio: pmin. 5 bar, pmax. 500 bar Metodo di funzionamento: a semplice effetto con molla di ripristino Ø del pistone: 8 mm Corsa: 5, 10 o 16 mm Forza di serraggio: da 0,5 kN a 100 bar fino a 2,5 kN a 500 bar Fabbisogno di olio: 0.5 cm³/10 mm di corsa Alimentazione dell'olio: canali forati Tenuta: NBR da -10°C a +80°C
