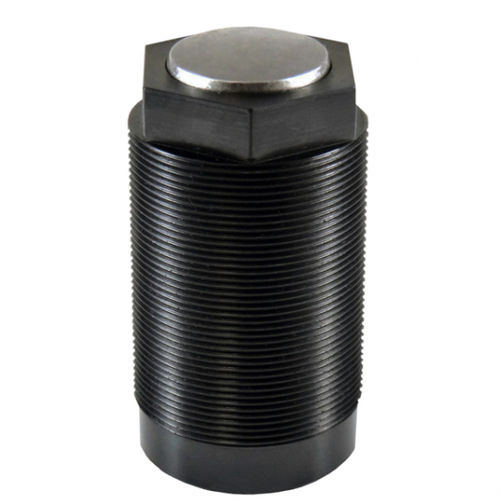

Cilindro rotativo 210-2

idraulicoa pistonea effetto semplice

Cilindri a corpo filettato, con molla di ripristino Questi cilindri a corpo filettato sono utilizzati come cilindri di bloccaggio salvaspazio e si distinguono per il loro design compatto. Grazie ai limitatori di corsa interni, il cilindro può essere azionato anche senza una superficie di bloccaggio. L'uso del doppio anello raschiante riduce le perdite dinamiche. Il cilindro a corpo filettato è azionato idraulicamente, a semplice effetto. Il ritorno avviene per mezzo di una molla incorporata. L'olio idraulico viene alimentato attraverso dei fori. Il cilindro è sigillato contro la base del foro di avvitamento per mezzo di una guarnizione ad anello. Grazie al design del pistone, lo spurgo dello spazio dello stelo non è necessario. Caratteristiche speciali: diversità dovuta a diversi design anche retratto completamente caricabile connessione di ventilazione non necessaria con superficie sferica del pistone disponibile senza o con doppio tergicristallo cilindri standard e design speciali disponibili Istruzioni importanti: Il cilindro può essere caricato fino alla massima forza di serraggio in posizione retratta. Proteggere i cilindri dall'influenza diretta di abrasivi e refrigeranti aggressivi. Per le condizioni generali di funzionamento e altre informazioni, leggere il documento Raccomandazioni e specifiche. Dispositivo di bloccaggio multiplo per la produzione in serie Da utilizzare in un'attrezzatura di serraggio multipla per la produzione in serie di pezzi diversi (ad es. piastre flangiate). L'attrezzatura è posizionata su una tavola rotante. La lunghezza di serraggio è di 600 mm. vengono utilizzati 48 cilindri a corpo filettato a semplice effetto con un diametro del pistone di 20 mm e una corsa di 15 mm e un accoppiamento a valvola rotante, a semplice effetto con 6 stazioni con un diametro nominale di 5.
