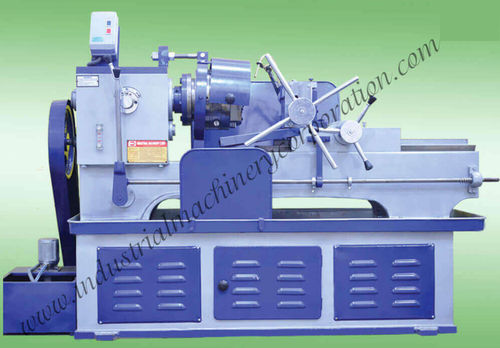

Macchina filettatrice per bullone

Panoramica del prodotto
Filettatrice per bulloni per la realizzazione di filetti esterni su pezzi fissi mediante utensili tangenziali HSS. La testa porta‑filiera ruota mentre il pezzo rimane fermo, consentendo la produzione precisa di filetti BSW, UNF, METRIC, UNC, ACME, BSP, BSPT, NPT e altre forme per applicazioni industriali.

Componenti

• Base
• Contropunta / testa (head stock)
• Slitta (saddle)
• Morsa di serraggio tipo banco o colonna
• Testa porta‑filiera

Head stock
Costruzione rigida in acciaio legato forgiato per mantenere l’allineamento con le guide della slitta; alberi in acciaio legato tempra per maggiore durata.

Saddle
Montata con precisione su due colonne per garantire un movimento regolare e accurato, allineata al centro della testa per un impegno costante della filettatura.

Apron
Trasmette il moto alla slitta mediante cremagliera in acciaio e riduttori resistenti. Gli ingranaggi sono realizzati in acciaio di alta qualità per una trasmissione affidabile.

Morsi della morsa
Morsa pesante tipo scatolato con morsi in acciaio legato temprato, trattati termicamente; il movimento dei morsi è controllato da una vite per una serraggio preciso allineato al centro della testa.

Gamma delle teste porta‑filiera IMC
Diametro 1/4" a 1" (6 mm a 25 mm)
Diametro 3/8" a 1.1/2" (10 mm a 40 mm)
Diametro 1/2" a 2.1/2" (12 mm a 65 mm)
Diametro 1" a 4" (25 mm a 100 mm)

Specifiche (per modello)

• Modello A — Capacità 1/4"–1" (6–25 mm, tipo banco): Corsa slitta 10"; Velocità mandrino 75–140 rpm; 2 rapporti; Produzione 60–80 pezzi/ora; Motore 3 H.P.; Vite madre opzionale; Peso ≈ 500 kg.
• Modello B — Capacità 3/8"–1.1/2" (10–40 mm, tipo banco): Corsa 13"; Velocità 75–140 rpm; 2 rapporti; Produzione 60–80 pezzi/ora; Motore 3 H.P.; Vite madre opzionale; Peso ≈ 550 kg.
• Modello C — Capacità 1/2"–2.1/2" (12–65 mm, tipo banco): Corsa 22"; Velocità 45–90 rpm; 2 rapporti; Produzione 70–90 pezzi/ora; Motore 7.5 H.P.; Vite madre opzionale; Peso ≈ 990 kg.
• Modello D — Capacità 1"–4" (25–100 mm, tipo colonna): Corsa 10"–12"; Velocità mandrino 40 / 75 / 115 rpm; 3 rapporti; Produzione 35–40 pezzi/ora; Motore 12.5 H.P.; Vite madre fornita; Peso ≈ 1600 kg.

Opzioni disponibili

• Tipo di filettatura: METRIC, ACME, BSW, UNC, UNF, BSP, BSPT, NPT, altri su richiesta
• Lunghezza della filettatura richiesta: fino a 4" (100 mm), fino a 12" (300 mm), fino a 24" (600 mm), su misura
• Diametro del pezzo: intervalli standard da 6 mm a 100 mm o diametro personalizzato
• Tempistica d’acquisto: immediato, entro una settimana, entro 15 giorni, entro un mese, altro

Note
La macchina utilizza utensili tangenziali HSS. Il pezzo fermo combinato con la rotazione della testa porta‑filiera produce filetti esterni fini e ripetibili. Le forme di filettatura disponibili dipendono dal set di utensili fornito.

Specifiche tecniche

• Prodotto: Filettatrice per bulloni
• Metodo di taglio: Utensili tangenziali (HSS)
• Tipi di filetti supportati: BSP, MATRIX, BSPT, NPT, UNF, UNC, BSW, ACME, METRIC
• Intervalli diametro testa‑filiera: 1/4"–1"; 3/8"–1.1/2"; 1/2"–2.1/2"; 1"–4"
• Opzioni corsa slitta: 10", 13", 22", 10"–12"
• Intervalli velocità mandrino: 75–140; 45–90; 40–75–115 rpm
• Numero di rapporti mandrino: 2 o 3 (dipende dal modello)
• Produzione: 35–90 pezzi/ora a seconda del modello
• Potenza motore: da 3 H.P. a 12.5 H.P. a seconda del modello
• Vite madre: opzionale / fornita (a seconda del modello)
• Peso appross.: 500–1600 kg a seconda del modello
