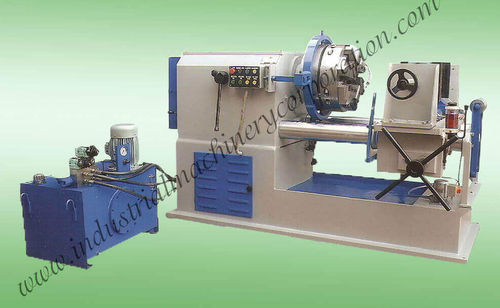

Macchina per filettatura tubo automatica

manualeidraulica

Panoramica del prodotto
Macchina idraulica per filettare tubi con struttura a colonna. Azionamento in modalità automatica e manuale tramite pannello di controllo. Fornita con power pack e cinque cilindri idraulici dedicati. Controllo PLC opzionale per mantenere automaticamente la lunghezza del filetto e consentire cambi di lunghezza con un solo clic senza modificare le altre impostazioni.

Dettagli funzionali principali

• Controllo: funzionamento automatico e manuale tramite pannello di controllo; PLC opzionale per controllo automatico della lunghezza del filetto e cambi rapidi.
• Sistema idraulico: power pack e cinque cilindri idraulici separati per serraggio, innesto del passo vite (lead-screw), posizionamento della testa porta-filiera (die-head), apertura/chiusura della die-head e arresto pezzo per mantenere la lunghezza del filetto.
• Tipo di macchina: tipo a colonna con meccanismo di apertura automatico per ridurre la movimentazione manuale.

Gamma di teste IMC

• 1/2" a 2.1/2" (12–65 mm)
• 1" a 4" (25–100 mm)
• 2.1/2" a 6" (65–150 mm)
• 4" a 8" (100–200 mm)

Opzioni disponibili

• Tipo di filettatura: BSP, BSPT, NPT, BSW, altro
• Lunghezza del filetto richiesta: fino a 4" (100 mm), fino a 12" (300 mm), fino a 24" (600 mm), altro
• Diametro del pezzo: 3/8" a 2" (10–50 mm), 1/2" a 2.1/2" (12–65 mm), 1" a 4" (25–100 mm), 2.1/2" a 6" (65–150 mm), 4" a 8" (100–200 mm), altro
• Tempi di acquisto: immediatamente, entro una settimana, entro 15 giorni, entro un mese, altro
• Prezzo previsto: valore inserito dall'utente

Specifiche
Modello:
1/2" a 2.1/2" (12 mm a 65 mm) (Tipo colonna)
1" a 4" (25 mm a 100 mm) (Tipo colonna)
2.1/2" a 6" (65 mm a 150 mm) (Tipo colonna)
4" a 8" (100 mm a 200 mm) (Tipo colonna)

Spostamento della sella: 12" - 16" / 10" - 12" / 8" / 8"
Intervalli di velocità mandrino: 60-90-120 / 40-75-115 / 25-50 / 25-50
Numero di velocità mandrino: 3 / 3 / 2 / 2
Capacità di filettatura: 1/2" a 2.1/2" / 1" a 4" / 2.1/2" a 6" / 4" a 8"
Produzione all'ora: 70-90 / 35-40 / 20-25 / 15-20
Potenza richiesta (960 RPM): 7.5 H.P. / 12.5 H.P. / 15 H.P. / 20 H.P.
Lead screw: automatico (tutti i modelli)
Peso (kg) appross.: 990 / 1600 / 1900 / 2500

Note su progettazione e prestazioni
La macchina è progettata secondo gli standard del settore con più modelli per rispondere a diverse esigenze di potenza, spostamento della sella, capacità di filettatura, intervalli di velocità del mandrino e produzione oraria. La struttura a colonna e il meccanismo di apertura automatico riducono il lavoro manuale e migliorano l'efficienza operativa.

Specifiche tecniche

• Modello A: 1/2" a 2.1/2" (12 mm a 65 mm) - Tipo colonna; Spostamento sella: 12"-16"; Velocità mandrino: 60-90-120; Numero di velocità: 3; Capacità di filettatura: 1/2" a 2.1/2"; Produzione/h: 70-90; Potenza (960 RPM): 7.5 H.P.; Lead screw: automatico; Peso: ~990 kg.
• Modello B: 1" a 4" (25 mm a 100 mm) - Tipo colonna; Spostamento sella: 10"-12"; Velocità mandrino: 40-75-115; Numero di velocità: 3; Capacità di filettatura: 1" a 4"; Produzione/h: 35-40; Potenza (960 RPM): 12.5 H.P.; Lead screw: automatico; Peso: ~1600 kg.
• Modello C: 2.1/2" a 6" (65 mm a 150 mm) - Tipo colonna; Spostamento sella: 8"; Velocità mandrino: 25-50; Numero di velocità: 2; Capacità di filettatura: 2.1/2" a 6"; Produzione/h: 20-25; Potenza (960 RPM): 15 H.P.; Lead screw: automatico; Peso: ~1900 kg.
• Modello D: 4" a 8" (100 mm a 200 mm) - Tipo colonna; Spostamento sella: 8"; Velocità mandrino: 25-50; Numero di velocità: 2; Capacità di filettatura: 4" a 8"; Produzione/h: 15-20; Potenza (960 RPM): 20 H.P.; Lead screw: automatico; Peso: ~2500 kg.
• Sistema idraulico: cinque cilindri idraulici separati con funzioni dedicate per serraggio del tubo, innesto del lead-screw, corsa/posizionamento della die-head, apertura/chiusura della die-head e arresto pezzo per mantenere la lunghezza del filetto.
