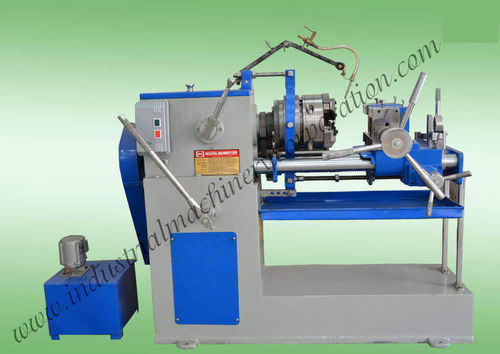

Macchina per filettatura tubo in PVC

Descrizione del prodotto
La filettatrice per tubi in PVC è un'unità industriale progettata per tagliare filetti esterni su tubi in PVC e materiali simili mediante rincalzi tangenziali. Il rincalzo resta fisso mentre la testa porta‑maschi ruota, consentendo il taglio preciso di filetti paralleli e conici quali BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME e BSF.

Componenti principali

• Base
• Testa (head stock)
• Sella (saddle)
• Morsa di serraggio tipo pilastro / banco
• Testa maschi

Progettazione e lavorazione
La macchina è progettata per produrre profili di filettatura costanti entro le tolleranze specificate. I componenti sono selezionati e lavorati per prestazioni ripetibili in ambiente produttivo industriale.

Testa
Cassa testa ad ingranaggi heavy‑duty con ghisa di qualità che supporta i cuscinetti del mandrino. La scatola ingranaggi è lubrificata e dotata di tre cuscinetti extra‑heavy per lunga durata.

Il basamento
Basamento di tipo pilastro con due colonne in acciaio di precisione, cromate a duro per resistenza all'usura e guida fluida della sella.

La sella
La sella è montata con precisione sulle colonne per un movimento longitudinale fluido e un allineamento preciso con il centro della testa.

Il grembiule
Il grembiule fornisce il movimento della sella e il trasferimento della testa lungo le colonne tramite cremagliera e pignone in acciaio. Tutti gli ingranaggi sono realizzati in acciaio di alta qualità per garantire un'azione di avanzamento affidabile.

Morsi della morsa
I morsi sono in acciaio legato trattato termicamente, montati in una morsa di tipo box heavy‑duty sulla sella e allineati con il centro della testa. Il movimento è controllato da una vite sulla sella.

Gamma di filettatrici IMC per tubi PVC e teste maschi

• 1/4" a 1"
• 3/8" a 1.1/2"
• 1/2" a 2.1/2"

Opzioni disponibili

• Tipo di filetto: BSP, BSPT, NPT, BSW, Altri
• Lunghezza filetto richiesta: FINO A 4" (100MM), FINO A 12" (300MM), FINO A 24" (600MM), Altri
• Diametro del pezzo: 1/4" a 1" (6MM a 25MM), 3/8" a 1.1/2" (10MM a 40MM), 3/8" a 2" (10MM a 50MM), 1/2" a 2.1/2" (12MM a 65MM), 1" a 4" (25MM a 100MM), 2.1/2" a 6" (65MM a 150MM), 4" a 8" (100MM a 200MM), 8" a 10" (200MM a 250MM), Altri
• Urgenza d'acquisto: Immediato, Entro una settimana, Entro 15 giorni, Entro un mese, Altri

Riepilogo specifiche
Colonne modelli: 3/8" a 2" (10MM a 50MM) | 1/2" a 2.1/2" (12MM a 65MM) | 1" a 4" (25MM a 100MM) | 2.5" a 6" (65MM a 150MM) | 4" a 8" (100MM a 200MM) | 8" a 10" (200MM a 250MM)
Escursione sella: 10"-12" | 16" | 10"-12" | 8" | 8" | 8"
Gamma velocità mandrino: 127-180 | 60-90-120 | 40-75-115 | 25-50 | 25-50 | 10-20-30
Numero velocità mandrino: 2 | 3 | 3 | 2 | 2 | 3
Capacità filettatura: 3/8" a 2" | 1/2" a 2.1/2" | 1" a 4" | 2.1/2" a 6" | 4" a 8" | 8" a 10"
Produzione all'ora: 100-120 | 70-90 | 35-40 | 20-25 | 15-20 | 15-20
Potenza richiesta (H.P.): 3 H.P. | 7.5 H.P. | 12.5 H.P. (960) | 15 H.P. (960) | 20 H.P. (960) | 30 H.P. (960)
Vite di avanzamento: Fornita su tutti i modelli
Peso approssimativo (KG): 550 | 990 | 1600 | 1900 | 2500 | 5000

Specifiche tecniche

• Nome modello: Filettatrice per tubi PVC
• Tipi di filettatura supportati: BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME, BSF
• Componenti principali: Base, Testa, Sella, Morsa di serraggio tipo pilastro/banchetto, Testa maschi
• Testa: Cassa testa ad ingranaggi heavy‑duty con tre cuscinetti extra‑heavy
• Basamento: Tipo pilastro con due colonne cromate dure
• Sella: Montata con precisione per allineamento fluido e accurato
• Grembiule: Movimento della sella tramite cremagliera e pignone in acciaio di alta qualità
• Morsi: Acciaio legato trattato termicamente, movimento controllato da vite
• Gamma modelli disponibile: da 1/4" a 10" (varie capacità elencate sopra)
• Opzioni corsa sella: 8" / 10"-12" / 16" a seconda del modello
• Velocità mandrino: Diversi range a seconda del modello (esempi sopra)
• Produzione: Circa 15 a 120 pezzi/ora a seconda del modello e del diametro
• Range potenza motore: da 3 H.P. a 30 H.P. a seconda del modello
• Vite di avanzamento: Fornita su tutti i modelli
• Peso approssimativo: da 550 kg a 5000 kg a seconda del modello
