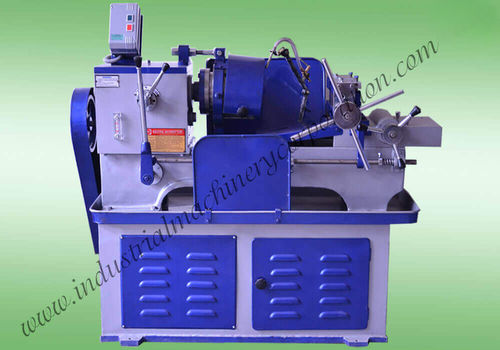

Macchina per filettatura barra

Panoramica del prodotto
La filettatrice semiautomatica per barre TMT Chaser esegue filettature esterne su barre TMT forgiate (standard EN8-D). Progettata per cantieri e ambienti ad alta produzione, è disponibile in tre varianti di colonna (A, B, C) che coprono diametri da 6 mm a 65 mm. Realizzata con leghe ad alta densità e componenti industriali, riduce i tempi operativi e le esigenze di manutenzione in funzione continuativa.

Tipi di filetti lavorabili

• Metrico
• BSP
• BSPT
• NPT
• UNF
• UNC
• BSW
• Filetti Acme
• B.S.F.

Caratteristiche principali

• Funzionamento semiautomatico ad alta velocità, adatto alla produzione continua
• Componenti in leghe ad alta densità per prestazioni costanti
• Struttura robusta per officina e cantiere
• Bassa manutenzione per lunghe ore di lavoro
• Corsa a vite (lead screw) opzionale per requisiti specifici di filettatura

Informazioni operative / mercato

• Utilizzata per filettatura esterna su barre TMT dopo la forgiatura
• Adatta a impianti ad alta produzione e depositi di cantiere
• Installata e operativa in mercati internazionali tra cui Abu Dhabi, Algeria, Australia, Bangladesh, Bhutan, Canada, America Centrale, Colombia, Germania, Ghana, Giordania, Kuwait, Libano, Malesia, Maldive, Messico, Myanmar, Nepal, Perù, Filippine, Qatar, Arabia Saudita, Australia Meridionale, Sri Lanka, Thailandia, Tunisia, Turchia, Emirati Arabi Uniti, USA, Vietnam

Tabella delle specifiche
Modello: Colonna A — 1/4" a 1" (6 mm a 25 mm) (tipo letto); Colonna B — 3/8" a 1 1/2" (10 mm a 40 mm) (tipo letto); Colonna C — 1/2" a 2 1/2" (12 mm a 65 mm) (tipo letto)
Movimento della sella: Colonna A — 10"; Colonna B — 10" - 12"; Colonna C — 22"
Intervallo di velocità del mandrino: Colonna A — 75–140 rpm; Colonna B — 75–140 rpm; Colonna C — 45–90 rpm
Numero di velocità del mandrino: Colonna A — 2; Colonna B — 2; Colonna C — 3
Capacità di filettatura: Colonna A — 1/4" a 1"; Colonna B — 3/8" a 1 1/2"; Colonna C — 1/2" a 2 1/2"
Produzione all'ora: Colonna A — 60–80; Colonna B — 60–80; Colonna C — 70–90
Potenza richiesta: Colonna A — 3 H.P.; Colonna B — 3 H.P.; Colonna C — 7.5 H.P.
Lead screw: Opzionale (tutte le colonne)
Peso approssimativo (kg): Colonna A — 500; Colonna B — 550; Colonna C — 990

Specifiche tecniche

• Varianti modello: Colonna A (6–25 mm), Colonna B (10–40 mm), Colonna C (12–65 mm)
• Movimento sella: 10" / 10"–12" / 22" (a seconda del modello)
• Intervalli di velocità del mandrino: 75–140 rpm (A & B), 45–90 rpm (C)
• Impostazioni velocità mandrino: 2 (A & B), 3 (C)
• Capacità di filettatura: fino a 1/4"–2 1/2" a seconda del modello
• Rendimento di produzione: 60–90 filetti/ora a seconda del modello
• Alimentazione: 3 H.P. (A & B), 7.5 H.P. (C)
• Lead screw: opzionale
• Peso approssimativo: 500 / 550 / 990 kg (per modello)
