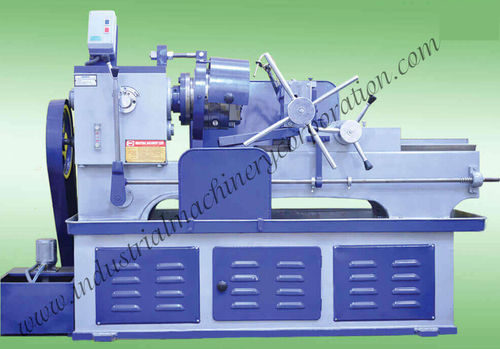

Macchina filettatrice automatica

a viteautomaticadi asta

Panoramica del prodotto
La filettatrice per aste IMC è progettata per tagliare filetti esterni sulle aste utilizzando chaser tangenziali. Il pezzo rimane fermo mentre la testa porta-die ruota per formare filetti secondo gli standard BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME e BSF. IMC produce questo modello per una produzione di filetti affidabile con ridotta manutenzione; gli ingranaggi sono cementati e fresati su macchine per garantire funzionamento silenzioso ad alta velocità.

Componenti principali

• Base
• Head Stock
• Sella
• Morsa di serraggio sul letto
• Testa porta-die

Gamma di teste IMC
1/4" a 1" (6MM a 25MM) (tipo banco); 3/8" a 1.1/2" (10MM a 40MM) (tipo banco); 1/2" a 2.1/2" (12MM a 65MM) (tipo banco).

Opzioni disponibili

• Tipo di filettatura: METRIC, ACME, UNC, BSW, Altri, Non so esattamente
• Lunghezza filettatura richiesta: FINO A 4" (100MM), FINO A 12" (300MM), FINO A 24" (600MM), Altri, Non so esattamente
• Diametro del pezzo: 1/4" a 1" (6MM a 25MM), 3/8" a 1.1/2" (10MM a 40MM), 3/8" a 2" (10MM a 50MM), 1/2" a 2.1/2" (12MM a 65MM), 1" a 4" (25MM a 100MM), Altri, Non so esattamente
• Tempi d'acquisto (per l'acquirente): Immediatamente, Entro una settimana, Entro 15 giorni, Entro un mese, Altri, Non so esattamente

Note sulla costruzione e sulle prestazioni
Costruita con lavorazioni accurate e materiali durevoli. Tutti gli ingranaggi sono in acciaio cementato con maggior spessore di faccia e denti e sono fresati su macchine hobbing per assicurare funzionamento silenzioso anche ad alte velocità del mandrino. Il progetto pone l'accento sull'efficienza di produzione dei filetti e sulla riduzione della manutenzione.

Tabella tecnica
Colonne MODELLO: 1/4" A 1" (6MM a 25MM) (TIPO BANCO) | 3/8" A 1.1/2" (10MM a 40MM) (TIPO BANCO) | 1/2" A 2.1/2" (12MM a 65MM) (TIPO BANCO)
Spostamento della sella: 10" | 13" | 22"
Intervallo di velocità mandrino: 75-140 | 75-140 | 45-90
Numero di velocità del mandrino: 2 | 2 | 2
Capacità di filettatura: 1/4" a 1" | 3/8" a 1.1/2" | 1/2" a 2.1/2"
Produzione all'ora: 60-80 | 60-80 | 70-90
Potenza richiesta: 3 H.P. | 3 H.P. | 7.5 H.P.
Vite di avanzamento: Opzionale | Opzionale | Opzionale
Peso (KG) circa: 500 | 550 | 990

Tag / Usi tipici

• Filettatrice per aste
• testa porta-die per filettatura di aste
• filettatrice automatica per aste
• Prezzo filettatrice per aste in India
• Filettatrice di precisione in acciaio all'ingrosso

Specifiche tecniche

• Funzione: Taglio di filetti esterni su aste con chaser tangenziali
• Tipi di filetti supportati: BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME, BSF
• Parti principali: Base, Head Stock, Sella, Morsa di serraggio, Testa porta-die
• Gamma modelli (diametro): 6 mm a 25 mm; 10 mm a 40 mm; 12 mm a 65 mm
• Spostamento della sella: 10", 13", 22" (a seconda del modello)
• Intervalli di velocità del mandrino: 75-140 rpm (due modelli), 45-90 rpm (modello più grande)
• Numero di velocità del mandrino: 2
• Capacità produttiva: ~60-90 pezzi/ora a seconda del modello
• Potenza motore richiesta: 3 H.P. (modelli piccoli), 7,5 H.P. (modello più grande)
• Vite di avanzamento: Opzionale
• Peso approssimativo: 500 kg, 550 kg o 990 kg a seconda del modello
