Unità di rotazione su misura SP-As series

piana

Riepilogo prodotto

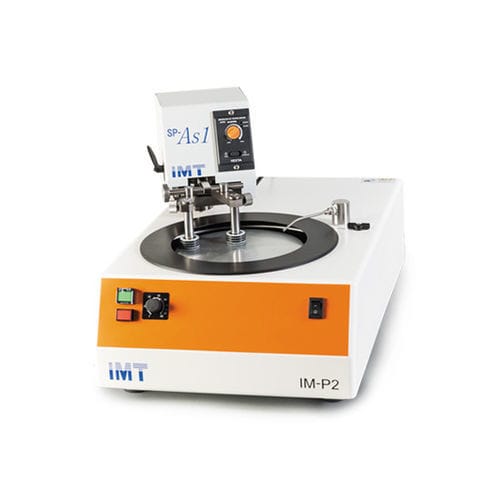

La SP-As1/As2 è un'unità rotante per provini di tipo rullo progettata per il montaggio sulla lucidatrice IM-P2. Consente la lucidatura automatica di provini non montati, in particolare per operazioni di levigatura lunghe a bassa velocità. Sono disponibili portaprovini su misura per geometrie specifiche.

Specifiche principali

• Funzione di oscillazione integrata: L'oscillazione integrata al braccio riduce la resistenza di levigatura e la sottosagomatura dei bordi, favorisce una lucidatura uniforme della superficie e consente la lavorazione a bassa pressione per prolungare la vita del panno abrasivo.
• Lucidatura automatica di provini non montati: Compatibile con IM-P2 per levigature lunghe e non sorvegliate a bassa velocità. È possibile fornire portaprovini personalizzati.
• Opzioni di piastra di levigatura (opzionale):
  • Piastra di levigatura in ghisa φ200–250mm — per slurry ≤ 6 μm
  • Piastra di levigatura in rame φ200–250mm — per slurry 3–15 μm
  • Piastra di levigatura in stagno φ200–250mm — per slurry ≥ 6 μm
  • Anello di correzione diamantato — correzione della planarità della piastra

Specifiche macchina
Dimensione portaprovini adattata: ca. φ70mm a 125mm
Velocità di oscillazione: 2–40 oscillazioni complete/min (regolabile)
Alimentazione (SP-As): Monofase 100V o monofase 200–220V (utilizzare l'uscita IM-P2)
Dimensioni/Peso (con IM-P2): W410×D655×H390mm, 39kg
Larghezza di oscillazione: Regolabile tra 8° e 16°
Regolazione posizione di oscillazione: Posizione centrale configurabile
Braccio portaprovini: Regolabile tra 0° e 40°
Timer: Opzionale (montabile su IM-P2, arresto automatico)

Specifiche macchina IM-P2
Dimensione disco: Disco di lucidatura o magnetico φ200mm o φ250mm (dischi venduti separatamente)
Velocità di rotazione: 50–400 rpm (regolabile; 50/60Hz comune)
Funzione fornitura/scarico acqua: Rubinetto di alimentazione con tubo per fornitura/scarico
Alimentazione: Monofase 100V 50/60Hz o monofase 200–220V; motore con riduttore 200W
Dimensioni/Peso: W390×D655 (fino all'apertura di scarico)×H195mm / 31kg

Specifiche tecniche

• Modello: SP-As1/As2
• Tipo: Unità rotante per provini a rulli (si fissa su IM-P2)
• Uso principale: Lucidatura automatica di provini non montati; adatta a levigature lunghe a bassa velocità
• Piastra opzionale: ghisa, rame, stagno (φ200–250mm); anello di correzione diamantato disponibile
• Dimensione portaprovini adattata: ca. φ70–125 mm
• Velocità di oscillazione: 2–40 oscillazioni/min (regolabile)
• Larghezza di oscillazione: Regolabile 8°–16°
• Posizione di oscillazione: Posizione centrale configurabile
• Regolazione braccio: 0°–40°
• Alimentazione (SP-As): Monofase 100V o 200–220V (utilizzare l'uscita IM-P2)
• Dimensioni/peso (con IM-P2): W410×D655×H390mm, 39kg
• Dimensione disco IM-P2: φ200 o φ250 mm
• Velocità IM-P2: 50–400 rpm
• Alimentazione IM-P2: Monofase 100V 50/60Hz o 200–220V; motore 200W
• Dimensioni/peso IM-P2: W390×D655 (fino all'apertura di scarico)×H195mm / 31kg
