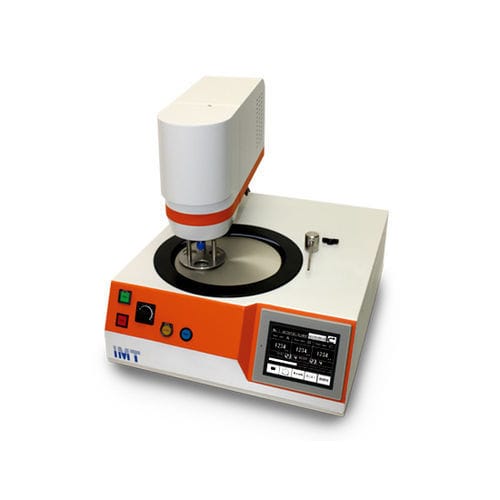

Macchina lucidatrice per campioni metallografici Q-roy

per metalliper la preparazione di provetteindustriale

Panoramica del prodotto
Macchina di lucidatura compatta e automatizzata progettata per il controllo individuale dell'asportazione sull'asse Z fino a tre provini. Il valore di asportazione è impostabile in incrementi di 1 μm; arresto automatico per valore di asportazione o per tempo; interfaccia operativa intuitiva con pannello touch e comandi analogici.

Caratteristiche principali

• Asportazione individuale sull'asse Z per provino: Impostazione dell'asportazione direzionale (Z) in modo indipendente per ciascuno dei tre provini; campo 5 μm–5 mm per provino, fino a H20 mm, risoluzione 1 μm. La lucidatura degli altri provini continua quando uno raggiunge il valore impostato.
• Modalità temporizzata: Controllo tramite tempo; è possibile programmare due movimenti differenti in un unico processo.
• Compatibile con Abrasive Auto Drip: Dispositivo opzionale per gocciolamento automatico dell'abrasivo per eseguire la finitura in automatico senza intervento dell'operatore.
• Correzione errore di asportazione: Funzione di offset per correggere errori dovuti al fuori centraggio del disco o all'elasticità del tampone inserendo previamente il fuori centraggio della superficie del disco.

Specifiche della macchina

• Dimensione dischi: Disco di rettifica ad alta precisione φ223 mm o φ200 mm; disco di lucidatura ad alta precisione φ200 mm; disco magnetico φ200 mm (dischi venduti separatamente).
• Funzione di lucidatura: Lucidatura a carico individuale per fino a 3 provini (φ25 / 30 / 40 mm standard; misure personalizzate disponibili; portaprovini venduto separatamente).
• Velocità di rotazione: Disco 50–300 rpm (reversibile); Portaprovini 50–200 rpm.
• Pressione applicata: Carico individuale 5–30 N per provino.
• Operazione: Pannello touch + pulsanti analogici + manopola velocità; arresto automatico selezionabile per valore di asportazione o per tempo; alimentazione acqua automatica Start/Stop + pulsante acqua analogico.
• Valori di asportazione: 5 μm–5 mm per provino (unità da 1 μm); impostazione fino a H20 mm; asportazione fino a 5 mm.
• Meccanismo testa: Discesa/sollevamento testa; lucidatura manuale possibile con testa sollevata.
• Fonte d'aria: 0,5–0,7 MPa (regolatore separato richiesto oltre 0,7 MPa).
• Potenza motori: Testa 60 W motore brushless; Base 120 W motore brushless.
• Alimentazione: Monofase 100 V o monofase 220 V.
• Dimensioni e peso: W480 × D670 (fino allo scarico) × H500 mm (H650 mm con testa sollevata); 45 kg.

Caratteristiche tecniche

• Nome modello: Q-roy
• Compatibilità dischi: φ223 mm, φ200 mm (dischi di rettifica / lucidatura / magnetici)
• Capacità provini: Fino a 3 provini (φ25 / 30 / 40 mm standard; misure personalizzate disponibili)
• Risoluzione e campo asportazione: Unità 1 μm; 5 μm–5 mm per provino; fino a H20 mm
• Velocità di rotazione: Disco 50–300 rpm (reversibile); Portaprovini 50–200 rpm
• Pressione applicata: 5–30 N per provino (carico individuale)
• Motori: Motore brushless testa 60 W; motore base 120 W
• Interfaccia operativa: Pannello touch + pulsanti analogici + manopola velocità; modalità di arresto automatico (per valore di asportazione o temporizzato)
• Alimentazione aria: 0,5–0,7 MPa (maggiore richiede regolatore separato)
• Alimentazione: Monofase 100 V o 220 V
• Peso e dimensioni: 45 kg; W480 × D670 × H500 mm (H650 mm con testa sollevata)
