Base rotante M-05

Panoramica

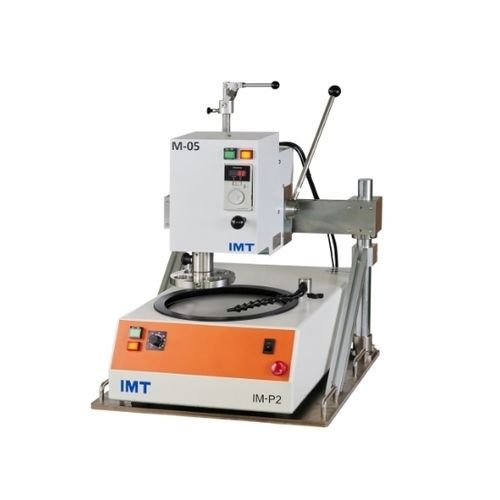

Il M-05 è un portacampioni rotante da installare sulla lucidatrice IM-P2 per consentire la lucidatura di campioni non montati e non cilindrici. Offre rotazione regolabile e un sistema di pressione a molla in 3 livelli. Il diametro esterno standard del portacampioni è Φ140 mm; con adattatori è possibile alloggiare quattro campioni di Φ30 o Φ40 mm.

Specifiche M-05

• Compatibilità: lucidatrice IM-P2
• Velocità di rotazione: 0 a 150 giri/min, regolabile
• Pressione: carico totale di tipo a molla con 3 livelli — 50 N, 85 N, 120 N
• Diametro esterno del portacampioni: Φ140 mm (4 campioni impostabili per Φ30 o Φ40 mm)
• Alimentazione: monofase 220 V, motore 60 W (alimentato dalla presa dell'IM-P2)
• Dimensioni (installato su IM-P2): L510 × P650 × H700 mm (fino allo scarico / cima della maniglia)
• Peso: corpo M-05 ca. 16 kg; supporto di montaggio ca. 21 kg

Specifiche della macchina IM-P2

• Diametro disco raccomandato quando M-05 è installato: Φ250 mm
• Velocità di rotazione del disco: 50 a 400 giri/min, regolabile (50/60 Hz)
• Rifornimento/Scarico acqua: rubinetto di alimentazione con attacco per tubo
• Alimentazione elettrica: monofase 100 V (o 200–220 V), motore con riduttore 200 W
• Dimensioni/Peso: L390 × P655 × H195 mm / 31 kg

Caratteristiche tecniche

• Permette l'upgrade della IM-P2 collegando l'unità M-05
• Consente la lucidatura di campioni non montati e non cilindrici — l'idoneità dipende da forma e dimensioni
• Portacampioni e macchina di livellamento disponibili come opzioni
• Alimentazione: il motore M-05 si alimenta tramite la presa dell'IM-P2
