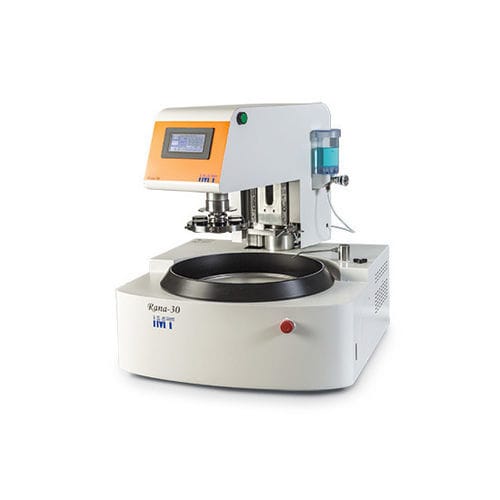

Macchina lucidatrice per metalli Rana-30

per campioni metallograficiindustrialeper rettifica

Panoramica del prodotto
Macchina automatica per rettifica e lucidatura dotata di sistema di sicurezza a doppio pulsante di avvio. La Rana-30 memorizza fino a 16 programmi di lucidatura e supporta l'impostazione ABC (sequenza di lucidatura su 3 fasi), permettendo preparazioni di campioni efficienti e ripetibili.

Specifiche principali

• Generale: Macchina da banco per lucidatura che utilizza un sistema di carico totale. Area di lucidatura azionata da un servomotore da 750W; rotazione del campione azionata da un motore brushless da 120W. Elevata coppia, velocità disco fino a 400 rpm e pressione massima applicata di 400 N.
• Capacità disco: Accetta dischi di rettifica fino a Ø310 mm come unità da banco.
• Sicurezza: Doppio pulsante di avvio (i pulsanti sinistro e destro sulla testa devono essere premuti simultaneamente) per prevenire incidenti come intrappolamenti.
• Accessori opzionali: Esempi: supporto per campioni per livellatrice (supporto venduto separatamente).
• Lucidatura senza perdita di parallelismo: Metodo consigliato: far ruotare supporto e disco alla stessa velocità e nello stesso verso. La Rana-30 consente di regolare indipendentemente la velocità del supporto e di invertire le rotazioni per flussi di lavoro flessibili (inclusa la lucidatura per mancini).
• Impostazioni suggerite — rettifica / lucidatura fine: Rettifica: carta SiC o tampone — Disco 200 rpm / Supporto 200 rpm. Lucidatura fine: DIA + panno di lucidatura — Disco 65–150 rpm / Supporto 65–150 rpm.
• Controllo automatico della pressione: Rampe di pressione programmabili (aumento/riduzione per un tempo impostabile) durante l'operazione.
• Cambi di condizione in due fasi: È possibile programmare due movimenti differenti in un unico processo di lucidatura (es. iniziare con bassa pressione/velocità e aumentare per materiali fragili o bordati).
• Memoria: Memorizza fino a 16 condizioni di lucidatura per un richiamo rapido nella preparazione di più campioni.

Specifiche macchina
Alimentazione: 3 fasi 200–220 V, 50/60 Hz
Dimensioni / Peso: W600 × D745 (fino all'apertura di scarico) × H675 mm / 105 kg

Area di lucidatura
Dimensione dischi: Disco di rettifica: Ø250 mm, Ø305 mm; Disco di lucidatura: Ø250 mm, Ø300 mm; Disco magnetico: Ø250 mm, Ø300 mm (dischi venduti separatamente)
Velocità rotazione disco: 50–400 rpm (inversione avanti/indietro selezionabile)
Potenza motore: servomotore 750W
Funzionamento: Pannello touch impermeabile con arresto di emergenza; avvio automatico tramite pulsanti sinistro/destro sulla testa; memoria fino a 16 condizioni; impostazione ABC (3 passi configurabili)

Area di rotazione del campione
Rotazione supporto: 50–200 rpm (inversione avanti/indietro selezionabile)
Potenza motore: motore brushless AC 120W
Supporto campione: standard Ø165 mm (opzionale fino a Ø200 mm). Tipo a goccia: Ø10–40 mm × 6 campioni; Foro rettangolare: ×3. Possibilità di misure personalizzate (supporto venduto separatamente)
Pressione applicata: 50–400 N
Lubrificatore: Funzione a goccia automatica (regolazione intervallo e quantità possibile)
Sorgente d'aria primaria: Richiesta 0,5–0,7 MPa (regolatore separato richiesto se >0,7 MPa).

Video
Video promozionale/dimostrativo disponibile che mostra il funzionamento della Rana-30.

Specifiche tecniche

• Modello: Rana-30
• Brand: IMT Co.,Ltd.
• Potenza motore lucidatura: servomotore 750W
• Potenza motore supporto: motore brushless AC 120W
• Intervallo velocità rotazione disco: 50–400 rpm (avanti/indietro)
• Intervallo velocità rotazione supporto: 50–200 rpm (avanti/indietro)
• Dimensioni dischi supportate: Rettifica Ø250 mm, Ø305 mm; Lucidatura Ø250 mm, Ø300 mm; Magnetico Ø250 mm, Ø300 mm
• Pressione massima applicata: 400 N (intervallo 50–400 N)
• Memoria: fino a 16 condizioni programmabili
• Impostazione ABC: 3 passi configurabili
• Rampe automatiche di pressione: aumento/riduzione programmabile in secondi
• Sicurezza: doppio pulsante di avvio (entrambi i pulsanti sinistro e destro devono essere premuti)
• Interfaccia operativa: pannello touch impermeabile con arresto di emergenza
• Dimensioni (L×P×A): 600 × 745 (fino all'apertura di scarico) × 675 mm
• Peso: 105 kg
• Alimentazione: 3 fasi 200–220 V, 50/60 Hz
• Lubrificatore: Gocciolamento automatico con regolazione intervallo e quantità
• Sorgente aria primaria: Richiesta 0,5–0,7 MPa (regolatore separato se >0,7 MPa)
