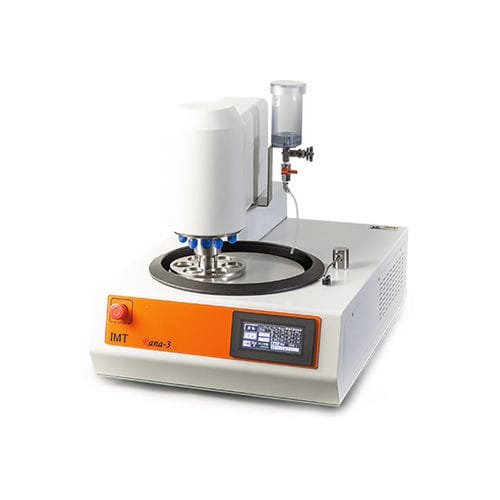

Macchina lucidatrice per metalli Rana-3

per la preparazione di provetteindustrialeper rettifica

Descrizione
La Rana-3 è una lucidatrice automatica a disco con sistema di carico individuale che accetta da 1 a 6 provette. La velocità di rotazione del supporto è regolabile in modo che supporto e disco possano girare alla stessa velocità e nello stesso verso per evitare perdita di parallelismo; entrambi possono ruotare avanti e indietro.

Specifiche principali

• Lucidatura senza perdita di parallelismo! Quando il supporto e il disco ruotano alla stessa velocità e nello stesso verso, levigatura e lucidatura mantengono il parallelismo dei pezzi. La Rana-3 consente di regolare la velocità del supporto per operare a velocità uguali e stesso senso. La rotazione di disco e supporto può essere invertita per facilitare la finitura manuale, anche per mancini.

  Levigatura: carta SiC o tampone — Velocità disco: 200 rpm / Supporto: 200 rpm
  Lucidatura fine: DIA + panno — Velocità disco: 65 a 150 rpm / Supporto: 65 a 150 rpm
• Aumento/riduzione automatica della pressione per il numero di secondi impostato La Rana-3 può aumentare o ridurre automaticamente la pressione applicata al campione su un numero di secondi configurato; le impostazioni permettono un incremento/decremento graduale in tempi definiti.
• Modifica condizioni di lucidatura (pressione, velocità di rotazione) in due fasi! Due fasi di movimento/condizione possono essere programmate in un unico processo per adattarsi a materiali fragili o con bordi taglienti: iniziare a bassa pressione/velocità e passare a pressione/velocità maggiori durante il ciclo.
• Memoria per fino a 16 condizioni di lucidatura! Possono essere memorizzati fino a 16 programmi. Preparando più campioni, è possibile assegnare condizioni diverse per migliorare l'efficienza.

Specifiche della macchina
Alimentazione
Monofase 100V, 50/60Hz o monofase 200–220V; trifase 200–220V, 50/60Hz; monofase 220V

Dimensioni / Peso
W450 × D460 (fino alla parte posteriore) × H500 mm (690 mm con testa sollevata) / 65 kg

Area di lucidatura
Dimensione del disco
Disco di levigatura: φ250 mm; Disco di lucidatura: φ250 mm; Disco magnetico: 250 mm (dischi venduti separatamente)
Velocità di rotazione del disco
50 a 400 rpm (commutabile avanti/indietro)
Potenza motore
400 W (100/200V: motore con ingranaggi)
Operazione
Pannello touch impermeabile, pulsante di emergenza; arresto automatico digitale tramite timer; memoria fino a 16 programmi di lucidatura; impostazione ABC (3 fasi configurabili)
Funzione alimentazione/scarico acqua
Apertura/chiusura rubinetto di alimentazione acqua (tubo di alimentazione/scarico fornito)

Area di rotazione dei campioni
Rotazione del supporto
50 a 200 rpm (commutabile avanti/indietro)
Potenza motore (supporto)
AC 120 W motore brushless
Numero di campioni
Selezionabile da 1 a 6 (max. 3 con φ50 mm)
Supporti campione
25, 30, 40, 50 mm; diametri in pollici; taglie personalizzate disponibili (supporti venduti separatamente)
Pressione applicata
10 a 50 N per campione
Lubrificatore
Accessorio standard (tipo regolazione analogica del flusso)
Fonte aria primaria
Richiesta 0,5 a 0,7 MPa (regolatore separato richiesto per >0,7 MPa)

Specifiche tecniche

• Modello: Rana-3
• Alimentazione: Monofase 100V, 50/60Hz o monofase 200–220V; trifase 200–220V, 50/60Hz; monofase 220V
• Dimensioni: W450 × D460 (fino alla parte posteriore) × H500 mm (690 mm con testa sollevata)
• Peso: 65 kg
• Dimensione disco: φ250 mm (levigatura / lucidatura); disco magnetico 250 mm
• Velocità rotazione disco: 50–400 rpm (commutabile avanti/indietro)
• Potenza motore disco: 400 W (motore con ingranaggi)
• Rotazione supporto: 50–200 rpm (commutabile avanti/indietro)
• Potenza motore supporto: AC 120 W motore brushless
• Numero campioni: 1–6 selezionabile (max. 3 con φ50 mm)
• Taglie supporto: 25, 30, 40, 50 mm; diametri in pollici e taglie personalizzate disponibili (venduti separatamente)
• Pressione applicata: 10–50 N per campione
• Lubrificatore: accessorio standard, regolazione analogica del flusso
• Fonte aria primaria: richiesta 0,5–0,7 MPa (regolatore separato per >0,7 MPa)
• Funzioni operative: pannello touch impermeabile, arresto di emergenza, arresto timer digitale, memoria fino a 16 programmi, impostazione ABC (3 fasi)
• Funzioni speciali: aumento/riduzione automatica della pressione su secondi impostati; condizioni programmabili in due fasi; inversione rotazione disco/supporto; regolazione velocità supporto per mantenere il parallelismo
