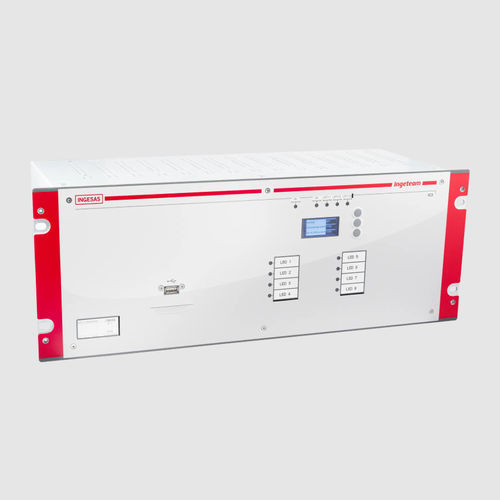

Gateway di comunicazione INGESAS IC3

di sicurezzaindustrialedi telemetria

Descrizione
INGESAS IC3 è un gateway di comunicazione e RTU progettato per raccogliere tutte le informazioni della sottostazione (allarmi, stati, misure, contatori, ecc.) e inviarle ai centri di controllo. Riceve inoltre comandi e setpoint dai centri di controllo e li trasmette agli IED corrispondenti, eseguendo logiche a livello di sottostazione.

Funzioni

• Raccogliere tutte le informazioni della sottostazione (allarmi, stati, misure, contatori, ecc.) e inviarle ai diversi centri di controllo seguendo gli standard di telecontrollo.
• Ricevere comandi e setpoint dai centri di controllo e inoltrarli agli IED corrispondenti.
• Eseguire logiche generali a livello di sottostazione, ricevendo le informazioni necessarie dagli IED di posizione.
• Sviluppare le logiche mediante strumenti conformi allo standard IEC 61131-3.
• Incorporare misure di cybersecurity: firewall, crittografia, gestione utenti e politiche di accesso.
• Agire come master di sincronizzazione temporale per tutti i dispositivi connessi tramite IEEE 1588, IRIG-B, SNTP o protocolli di telecontrollo.

Modelli

• INGESAS IC3 form factor 0: unità di controllo di sottostazione in chassis modulare con I/O fisici e segnalazione LED.
• INGESAS IC3 form factor 4: unità di controllo di sottostazione in chassis di comunicazione ad alta densità.

Protocolli

• IEC 61850: client / server
• IEC 60870-5-101: master / slave
• IEC 60870-5-104: client / server
• IEC 60870-5-103: master
• DNP 3.0: master / slave
• MODBUS RTU e TCP: master / slave
• PROCOME Serial e TCP: master
• OPC-UA: client / server

Cybersecurity

• Conforme a IEC 62351, IEC 62443 e IEEE 1686-2013.
• Protocolli di comunicazione sicuri: HTTPS, SSH / SFTP, Syslog, LDAP, DNP, OPC UA.
• Uso di certificati digitali: HTTPS, SSH, VPN.
• Crittografia TLS 1.2.
• Gestione degli account utente e controllo degli accessi basato sui ruoli (RBAC).
• Controllo dei tentativi di accesso, gestione delle sessioni e audit/log di sicurezza (syslog).
• Abilitazione/disabilitazione delle porte di comunicazione, gestione aggiornamenti software/firmware, protezione da malware e firewall.

Dati chiave

• Ridondanza: hot-hot, hot-standby e hot-warm.
• Server web integrato basato su HTML5.
• Logica programmabile secondo IEC 61131-3.

Applicazioni

• Smart Grids
• Trasmissione
• Distribuzione

Caratteristiche tecniche

• Tipo di prodotto: Gateway e RTU per automazione e telecontrollo di sottostazioni.
• Modelli: Form factor 0 (chassis modulare con I/O fisici e LED) e Form factor 4 (chassis di comunicazione ad alta densità).
• Protocolli supportati: IEC 61850, IEC 60870-5-101/104/103, DNP3.0, MODBUS RTU/TCP, PROCOME Serial/TCP, OPC-UA.
• Cybersecurity: IEC 62351, IEC 62443, IEEE 1686-2013; HTTPS/SSH/SFTP; certificati digitali; TLS 1.2; RBAC; syslog; firewall; gestione patch.
• Funzionalità di sincronizzazione: IEEE 1588, IRIG-B, SNTP.
• Server web integrato (HTML5) per visualizzazione e operatività.
• Capacità di ridondanza: hot-hot, hot-standby, hot-warm.
• Etichetta prodotto: SAS (Substation Automation Systems).
