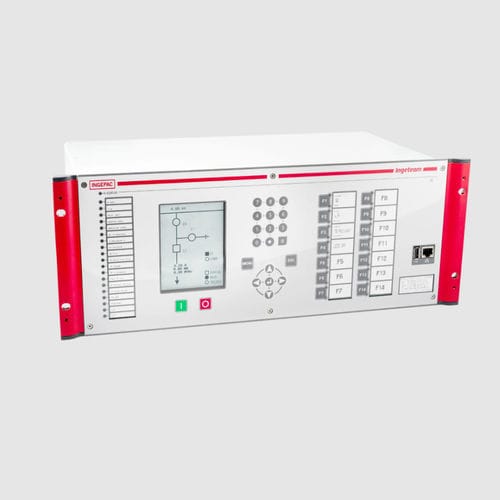

Relè di protezione di assenza di fase INGEPAC EF ZT
di sottointensitàcon dispersione a terradi distanza

Relè di protezione di assenza di fase - INGEPAC EF ZT - Ingeteam GmbH - di sottointensità / con dispersione a terra / di distanza
Relè di protezione di assenza di fase - INGEPAC EF ZT - Ingeteam GmbH - di sottointensità / con dispersione a terra / di distanza
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Valore misurato
con dispersione a terra, di sottointensità, termico, di potenza, di assenza di fase, di distanza
Rete
trifase
Applicazioni
per trasformatore, per linea elettrica aerea
Comunicazione
RS485, Ethernet, USB, Modbus
Normativa
IEC
Altre caratteristiche
digitale, programmabile, configurabile, multifunzione

Descrizione

Panoramica del prodotto
  • Relè di protezione di distanza Ingeteam INGEPAC EF ZT
  • Categoria: Protezione di distanza per linee di trasmissione
  • Produttore: Ingeteam


Funzioni di protezione
  • 21 Quadrilatero e MHO
  • 21 Elementi ad alta velocità
  • Estensione zona 1
  • Adattamento per linee doppie, compensazione serie e linee con trasformatori capacitivi
  • Backup per trasformatore


Altre funzioni
  • 3x50/51 (67), 50N/51N (67N)
  • 50G/51G
  • 46TOC (67Q), 46IOC (67Q)
  • 46FA Fase aperta
  • 50CSC Frenatura 2° armonico
  • SOTF Chiusura su guasto
  • 27, 59, 59N, 47, Sottotensione
  • 81M/m, 81 ROCOF
  • 37 Sotto-corrente
  • 49 Immagine termica
  • 32 Potenza
  • Regolatore di presa
  • 85 Teleprotezione (21, 67/67Q)
  • 68ZC, 68FF
  • 78 Oscillazione di potenza
  • 25 Sincronismo
  • 79 Mono/tripolare
  • 50 BF Guasto interruttore (mono/tripolare)
  • Localizzatore di guasti
  • Supervisione interruttore


Caratteristiche
  • Piattaforma nativa IEC 61850
  • Acquisizione dati, registrazione oscillografica e misura ad alta precisione
  • Protocolli: IEC 61850, DNP 3.0, IEC 870-5-103/104, Modbus, PROCOME
  • Ridondanza di rete: PRP, HSR o rilevamento guasto link
  • Automazioni e logiche secondo IEC 61131-3
  • Acquisizione Multicast Sampled Values (MSV) conforme IEC 61850-9-2 o IEC 61869-9
  • Sincronizzazione temporale: SNTP, IEEE 1588 v2 (PTP), IRIG-B o PPS
  • Strumento di configurazione: pacFactory
  • Display integrato


Cibersecurity
  • Conforme a IEC 62351, IEC 62443 e IEEE 1686-2013
  • Gestione account utente
  • Accesso basato sui ruoli (RBAC)
  • Limitazione tentativi di accesso
  • Gestione sessioni
  • Audit e log di sicurezza (syslog)
  • Abilitazione/disabilitazione porte di comunicazione
  • Gestione aggiornamenti software e firmware
  • Crittografia: HTTPS, SFTP, SSH, CMS/PKCS#7
  • Accesso web sicuro (HTTPS) e SFTP
  • Protezione contro malware
  • Firewall
  • Certificati di sicurezza (LDAP)


Dati chiave e applicazioni
  • Protezione di distanza con segregazione di fase: discriminazione tra guasti trifase, bifase o a terra
  • Applicazioni con più interruttori: breaker-and-a-half, anello o doppio interruttore
  • Schema di teleprotezione: scatto graduato, PUTT, POTT, DCB, DCUB
  • Progettato per la protezione di linee di trasmissione singole, ad anello o breaker-and-a-half


Specifiche tecniche
  • 5 zone di intervento configurabili (MHO e/o quadrilatero)
  • Funzioni di distanza: 21 MHO/quadrilatero, estensione zona 1 e alta velocità
  • Numerose funzioni di protezione complementari (vedi elenco "Altre funzioni")
  • Protocolli di comunicazione: IEC 61850, DNP 3.0, IEC 870-5-103/104, Modbus, PROCOME
  • Ridondanza di rete: PRP, HSR o rilevamento guasto link
  • Acquisizione MSV conforme IEC 61850-9-2 / IEC 61869-9
  • Sincronizzazione: SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
  • Logiche programmabili: IEC 61131-3
  • Registrazione oscillografica e acquisizione dati ad alta precisione
  • Strumento di configurazione: pacFactory
  • Sicurezza: conformità IEC 62351, IEC 62443, IEEE 1686-2013; RBAC; syslog; protocolli crittografati (HTTPS, SFTP, SSH)
  • Opzioni di teleprotezione e backup per trasformatore
