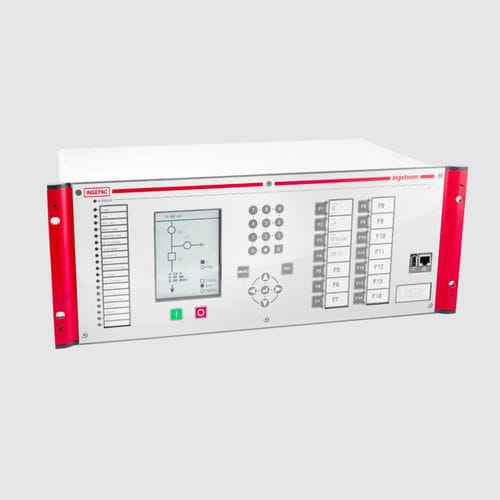

Relè di protezione di assenza di fase INGEPAC EF LD

di sovraintensitàdi sovratensionedi sottotensione

Nome prodotto
INGEPAC EF LD

Descrizione
INGEPAC EF LD è un relè di protezione differenziale per linee a fasi separate, progettato per linee aeree di trasmissione e cavi interrati a tutti i livelli di tensione. Offre funzioni complete di protezione, opzioni di protezione di distanza e funzioni avanzate di misura, registrazione e comunicazione per sottostazioni e applicazioni industriali.

Protezione differenziale

• 87, 87LG, 87N
• Blocco e limitazione secondo armonico
• Sovraeccitazione V/f e blocco 5° armonico
• Supervisione direzionale
• Rilevatore di saturazione
• Compensazione di carico
• Funzione 86 (guasto interruttore)
• Supervisione di scatto

Protezione di distanza

• 21 Quadrilateral e MHO
• 21 ad alta velocità
• Estensione zona 1
• Linee doppie, compensazione serie e trasformatori capacitivi compatibili
• Backup per trasformatore

Altre funzioni

• SOTF (switch-on-to-fault)
• 27, 59, 59N, 47 (V2) — funzioni tensione minima/massima
• 81M / 81 ROCOF
• 3x50/51 (67), 50N/51N (67N), 50G/51G
• 46TOC (67Q), 46IOC (67Q)
• 46FA fase aperta
• 50 CSC frenatura secondo armonico
• Blocco 2° e 5° armonico
• 37 sottocorrente (perdita di eccitazione)
• 49 immagine termica, 49T (solo con RTD)
• 32 misura di potenza

Caratteristiche principali

• Piattaforma nativa IEC 61850
• Misure ad alta precisione e registrazione oscillografica
• Protocolli supportati: IEC 61850, DNP3, IEC 870-5-103/104, Modbus, PROCOME
• Ridondanza di rete: PRP, HSR o tolleranza a guasto di link
• Automazione e logica secondo IEC 61131-3
• Acquisizione Multicast Sampled Values (MSV) secondo IEC 61850-9-2 / IEC 61869-9
• Sincronizzazione: SNTP, IEEE 1588 v2 (PTP), IRIG-B o PPS
• Strumento di configurazione: pacFactory
• Display per visualizzazione locale

Cybersecurity

• Conforme a IEC 62351, IEC 62443 e IEEE 1686-2013
• Gestione account e controllo accessi basato sui ruoli (RBAC)
• Controllo tentativi di accesso e gestione sessioni
• Audit e syslog di sicurezza
• Abilitazione/disabilitazione porte di comunicazione
• Gestione aggiornamenti software/firmware
• Crittografia: HTTPS, SFTP, SSH, CMS/PKCS#7
• Accesso web e file sicuro (HTTPS, SFTP)
• Protezione malware e firewall
• Gestione certificati (LDAP)

Dati chiave

• Applicazioni multiterminali: adatto per topologie a 2 e 3 terminali
• Funzione di distanza completa: protezione di distanza fino a 5 zone Quad/MHO (opzionale)
• Applicazioni multi-interruttore: ingressi TC indipendenti

Applicazioni e famiglia

• Ambito: Smart Grids, Trasmissione, Distribuzione
• Famiglia di prodotto: Protezione e controllo

Media e documentazione

• Video dimostrativo e file MP4 disponibili
• Scheda prodotto / catalogo disponibile in PDF

Caratteristiche tecniche / specifiche

• Tipo: Protezione differenziale di linea a fasi separate
• Funzioni di protezione: 87, 87LG, 87N, blocco/freno 2° armonico, blocco 5° armonico, 86, 50/51 e varianti neutro/terra
• Protezione di distanza: 21 Quadrilateral/MHO, 21 alta velocità, estensione zona 1, fino a 5 zone (opzionale)
• Compatibilità con linee doppie, compensazione serie e trasformatori capacitivi
• Registrazione oscillografica e acquisizione misure ad alta precisione
• Protocolli industriali: IEC 61850, DNP3, IEC 870-5-103/104, Modbus, PROCOME
• Ridondanza di rete: PRP, HSR o tolleranza a guasto di link
• Acquisizione MSV secondo IEC 61850-9-2 / IEC 61869-9
• Sincronizzazione: SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
• Automazione e logica: IEC 61131-3
• Cybersecurity: IEC 62351, IEC 62443, IEEE 1686; RBAC; syslog; HTTPS/SFTP/SSH; firewall; gestione certificati
• Strumento di configurazione: pacFactory
• Media disponibili: immagini, video MP4, scheda tecnica (PDF)
• Marca: Ingeteam
