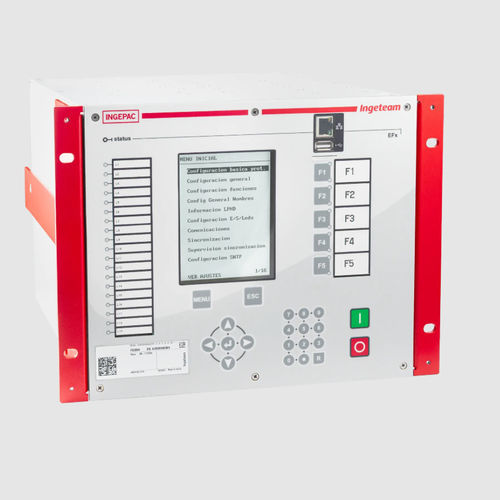

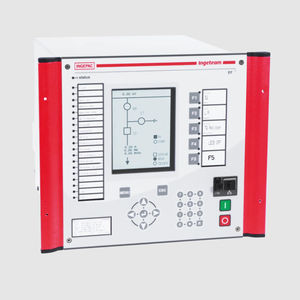

Relè di protezione di fase INGEPAC EF BD eXtended

di correntedi tensionedi sovraintensità

Panoramica
Unità centrale per la protezione differenziale di barra in schemi con comunicazioni process-bus IEC 61850.

Descrizione del prodotto
INGEPAC EF BD eXtended di Ingeteam opera come unità centrale di protezione differenziale per configurazioni fino a 24 postazioni e più zone di protezione. Aggrega segnali analogici e digitali dai bay mediante IEC 61850 GOOSE e Sampled Values (MSV), esegue algoritmi differenziali e invia comandi di intervento/controllo.

Dati chiave

• Supporta fino a 24 postazioni e fino a 5 zone di protezione
• Ingresso process-bus: MSV (IEC 61850-9-2LE / IEC 61869-9)
• Segnalazione intervento/controllo tramite GOOSE (IEC 61850-8-1)
• Protocolli supportati: IEC 61850, DNP3.0, IEC 870-5-103/104, Modbus, PROCOME

Funzioni di protezione

• Unità differenziale 87B
• Supervisione / zona di verifica
• Allarme differenziale
• Inrush restraint e stabilità in inrush
• 50BF guasto interruttore (fase e neutro)
• Sovracorrente 87B fase e neutro
• Zona morta, discrepanza isolatore, zona dinamica
• 86 blocco di chiusura, supervisione CT e VT

Caratteristiche

• Piattaforma nativa IEC 61850 con misurazioni ad alta precisione e registrazione oscillografica
• Acquisizione dati da MSV e I/O digitali
• Ridondanza: PRP, HSR o link-failure
• Automazione e programmazione logica secondo IEC 61131-3

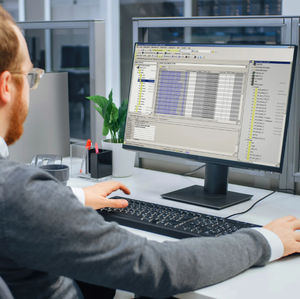

• Strumento di configurazione: pacFactory
• Display frontale per monitoraggio locale
• Sincronizzazione temporale:
  • SNTP
  • IEEE 1588 v2 (PTP)
  • IRIG-B
  • PPS

Sicurezza informatica

• Funzionalità conformi a IEC 62351, IEC 62443 e IEEE 1686
• Gestione account utente e controllo accessi basato sui ruoli (RBAC)
• Gestione sessioni, auditing e syslog
• Controllo porte di comunicazione, gestione aggiornamenti software/firmware
• Protocolli criptati: HTTPS, SFTP, SSH, CMS/PKCS#7
• Firewall, protezione anti-malware e gestione certificati (LDAP)

Applicazioni

• Protezione, automazione e controllo in sottostazioni di trasmissione e distribuzione
• Smart grids e schemi di protezione di rete

Media e download
La pagina prodotto include immagini, un video interno e una brochure scaricabile (PDF).

Specifiche tecniche

• Fino a 24 postazioni e 5 zone
• Ingresso MSV: IEC 61850-9-2LE (process bus)
• GOOSE intervento/controllo: IEC 61850-8-1
• Protocolli: IEC 61850, DNP3.0, IEC 870-5-103/104, Modbus, PROCOME
• Ridondanza: PRP, HSR, link-failure
• Automazione: IEC 61131-3
• Captura Sampled Values: IEC 61850-9-2 / IEC 61869-9
• Sincronizzazione: SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
• Configurazione: pacFactory
• Funzionalità di cybersecurity complete secondo IEC 62351 / IEC 62443 / IEEE 1686
