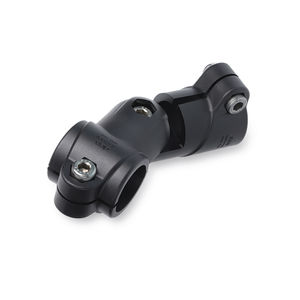

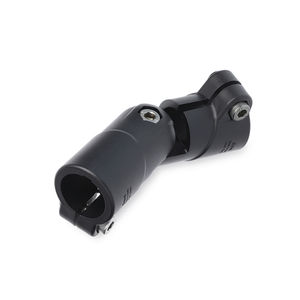

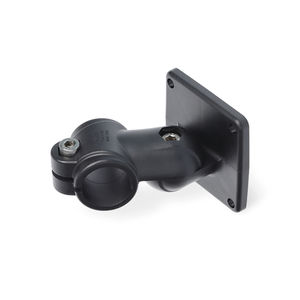

Connettore per tubi a croce KSU series

in ghisa di alluminioregolabile

I morsetti trasversali KSU in alluminio pressofuso sono dotati di punti di serraggio scanalati con diverse sezioni trasversali, lavorati con metodi di taglio. I fori dei punti di serraggio sono sfalsati rispetto al piano e disposti con un angolo di 90°. Ricevono i tubi di costruzione tipicamente disponibili con una superficie di contatto completa su tutta la sezione trasversale del foro. Nei punti di avvitamento, viti con esagono incassato o leve manuali regolabili riducono la sezione del foro per il serraggio. Le leve manuali regolabili sono destinate al serraggio ripetuto e senza attrezzi. Con la denominazione HSK, sono disponibili separatamente per uso individuale e in altre versioni. Rispetto alla vite con esagono incassato azionata da un utensile, la forza di serraggio ottenibile con una leva manuale regolabile è inferiore a causa della minore lunghezza della leva. Su richiesta Punti di serraggio con diametri diversi d1 e d2 o diametro speciale Punti di serraggio con viti a testa esagonale o elementi misti vite/leva manuale Superficie brunita a sfere, anodizzata o verniciata a polvere in altri colori RAL
