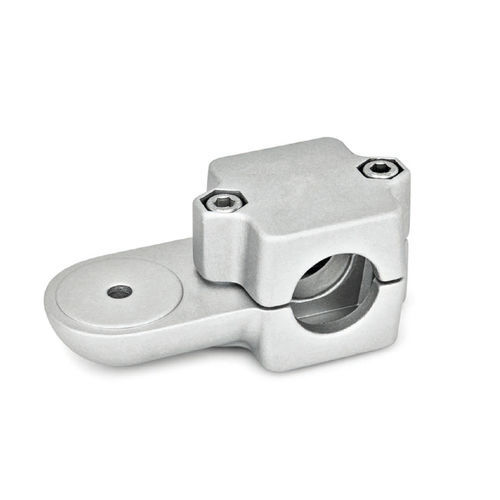

Connettore per tubi rotondo LMQ

quadratoin ghisa di alluminioregolabile

I morsetti girevoli LMQ in alluminio pressofuso hanno un punto di fissaggio diviso a sezione circolare o quadrata, parzialmente lavorato con metodi di taglio. L'aletta di fissaggio ha una superficie liscia. L'occhiello di fissaggio è centrato e perpendicolare all'asse del foro, che riceve i tubi da costruzione tipicamente disponibili attraverso molteplici nervature nella sezione trasversale. Il punto di avvitamento dell'occhiello di fissaggio riceve una vite a testa esagonale o un dado di bloccaggio per il fissaggio di eventuali parti aggiuntive. Nel punto di serraggio, le viti a testa esagonale o le leve manuali regolabili riducono la sezione del foro per il serraggio. Combinando morsetti girevoli con alette di fissaggio identiche, è possibile assemblare qualsiasi tipo di morsetto per giunti. Le leve manuali regolabili sono destinate al serraggio ripetuto e senza attrezzi. Con la denominazione HSK, sono disponibili separatamente per uso individuale e in altre versioni. Rispetto alla vite con esagono incassato azionata da un utensile, la forza di serraggio ottenibile con una leva manuale regolabile è inferiore a causa della minore lunghezza della leva.
