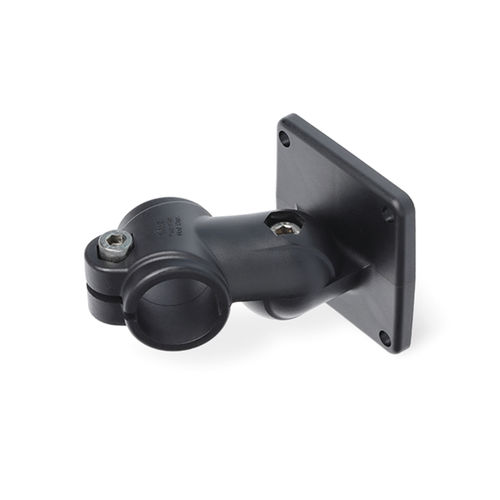

Collare di fissaggio per tubo a vite GSFQ.P

in poliammide

I morsetti per giunti GSFQ.P in poliammide rinforzata con fibra di vetro hanno un punto di serraggio tagliato. Sono composti dai morsetti girevoli LSF.P e LSQ.P. Il foro del punto di serraggio è centrato nel piano e parallelo alla superficie della flangia, in modo da poter essere orientato di ± 90°. Riceve tubi di costruzione tipicamente disponibili con una superficie di contatto completa su tutta la sezione trasversale del foro. Le boccole di adattamento RBS.P possono essere utilizzate per ridurre la sezione del foro a un diametro inferiore. Nel punto di avvitamento, una vite a brugola o una leva manuale regolabile riduce la sezione del foro per il serraggio. Una vite a brugola o una leva manuale regolabile sul giunto di serraggio serve a bloccare l'asse del giunto. Il giunto di serraggio può essere regolato in modo continuo o in base alla dentellatura. La flangia con quattro o due fori serve come interfaccia o per fissare il morsetto al luogo di utilizzo. Le leve manuali regolabili sono destinate al serraggio ripetuto e senza attrezzi. Con la denominazione HSK.P, sono disponibili separatamente per uso individuale e in altre versioni. Rispetto alla vite con esagono incassato azionata da un utensile, la forza di serraggio ottenibile con una leva manuale regolabile è inferiore a causa della minore lunghezza della leva.
