Connettore per tubi d'angolo ES series

in ghisa di alluminioregolabile

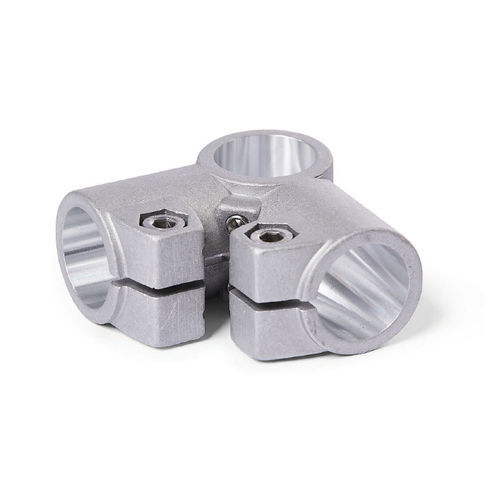

I morsetti angolari ES in alluminio pressofuso hanno punti di serraggio cilindrici lavorati con metodi di taglio. Due punti di serraggio hanno una sezione trasversale a fessura e uno non ha fessura di serraggio. Tutti i fori dei punti di serraggio sono disposti con un angolo di 90° l'uno rispetto all'altro. I fori tagliati si trovano in un piano, mentre la sezione trasversale del foro senza fessura di serraggio è perpendicolare a questo piano. Tutti i fori ricevono i tubi di costruzione tipicamente disponibili con una superficie di contatto completa su tutta la sezione trasversale. Nei punti di avvitamento, le viti con esagono incassato o le leve di serraggio regolabili riducono la sezione trasversale del foro con fessura. Le viti a testa cilindrica con punte a tazza agiscono radialmente sulla sezione trasversale del foro per il bloccaggio senza fessura di serraggio. I fori di centraggio sul tubo bloccato evitano punti di pressione e consentono un posizionamento preciso. Le leve di serraggio sono destinate al serraggio ripetuto e senza attrezzi. Con la denominazione HSK, sono disponibili separatamente per uso individuale e in altre versioni. Rispetto alla vite con esagono incassato azionata da un utensile, la forza di serraggio ottenibile con una leva di serraggio è inferiore a causa della minore lunghezza della leva di serraggio.
