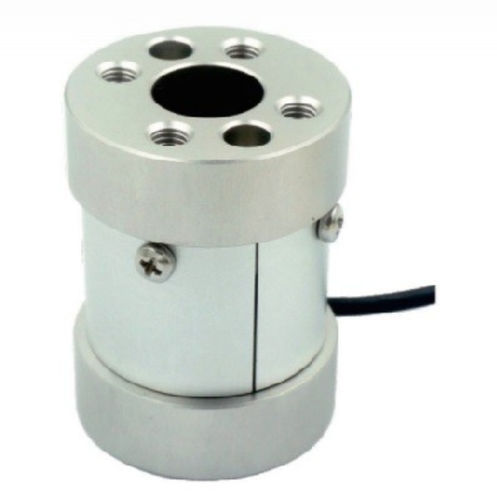

Sensore di coppia statico ST-903

con fissaggio a flangiaanalogicocon uscita in tensione

Panoramica
Trasduttore di coppia statico ST-903, funzionamento in senso orario e antiorario. Gamma di misura estesa da coppie molto basse fino a 150 Nm a seconda della versione.

Descrizione generale

• Uscita analogica (ponte estensimetrico) che richiede condizionamento/elettronica per lettura e visualizzazione.
• Disponibile in diverse capacità per rispondere a differenti esigenze di misura.
• Alto grado di protezione per impiego in ambiente industriale (IP65).

Caratteristiche / Specifiche tecniche

• Capacità disponibili: 0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 / 150 Nm
• Sensibilità: 1.5 ±10% mV/V
• Offset: ±2% della scala completa (FS)
• Non linearità: 0.1% di FS
• Isteresi: 0.1% di FS
• Ripetibilità: 0.05% di FS
• Flessione (30 min): 0.1% di FS
• Effetto della temperatura sull'uscita: 0.05% di FS / 10°C
• Effetto della temperatura sullo zero: 0.05% di FS / 10°C
• Resistenza di ingresso: 410 ±20 Ω
• Resistenza di uscita: 350 ±10 Ω
• Isolamento: ≥ 5000 MΩ / 100 Vcc
• Tensione di alimentazione raccomandata: 5 a 15 V
• Tensione massima di alimentazione: 20 V
• Compensazione in temperatura: -10 a 60 °C
• Temperatura di esercizio: -20 a 80 °C
• Limite di carico: 120% di FS
• Carico di rottura: 150% di FS
• Lunghezza cavo: Ø3 x 4000 mm
• Massa: 0.2 kg
• Materiale: lega di alluminio
• Grado di protezione: IP65
• Opzione: possibilità di fornitura con certificato di taratura (COFRAC o equivalente) e abbinamento a display/trasmettitore/condizionatore secondo necessità
