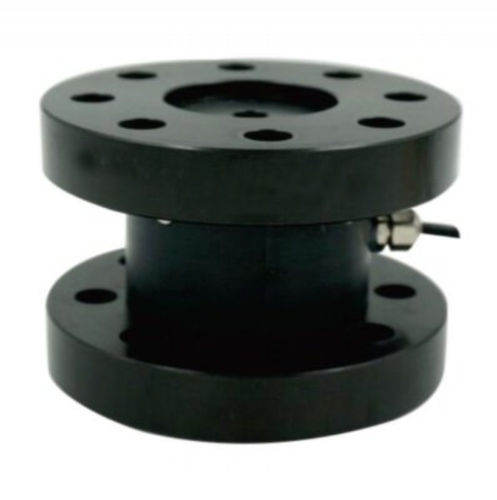

Sensore di coppia statico ST-903-D

analogicoIP65per ponte estensimetrico

Presentazione
Sensore di coppia statico a estensimetri ST-903-D, progettato per misure di coppia fino a 5000 Nm.

Caratteristiche principali

• Campo di misura: 0,2–5000 Nm (varianti disponibili)
• Eccellente linearità: 0,2% FS
• Sensibilità: 1,5 mV/V
• Indice di protezione: IP65
• Materiale: lega d'acciaio

Descrizione dettagliata
Capacità di misura: 0,2–5000 Nm. Sensibilità tipica 1,5 ±20% mV/V. Offset ±2% FS. Non linearità 0,1% FS. Isteresi 0,1% FS. Ripetibilità 0,05% FS. Creep (30 min): 0,1% FS. Effetto temperatura sull'uscita: 0,05% FS/10°C. Effetto temperatura sullo zero: 0,05% FS/10°C. Resistenza di ingresso: 410 ±20 Ω o 785 ±20 Ω. Resistenza di uscita: 350 ±10 Ω o 700 ±10 Ω. Isolamento: ≥5000 MΩ / 100 Vcc. Alimentazione consigliata: 5–15 V (max 20 V). Compensazione temperatura: -10 a 60 °C. Temperatura di esercizio: -20 a 80 °C. Limite di carico: 120% FS. Carico di rottura: 150% FS. Lunghezza cavo: Ø3 x 4000 mm. Massa: 0,8–12 kg a seconda del modello. Il sensore fornisce un segnale analogico (ponte estensimetrico) che richiede condizionamento/elettronica di acquisizione; può essere associato a un indicatore o trasmettitore. Opzione: certificato di taratura (COFRAC, equivalente o tracciabile).

Caratteristiche / specifiche tecniche

• Modello: ST-903-D
• Campo di misura: 0,2–5000 Nm
• Sensibilità: 1,5 ±20% mV/V
• Offset: ±2% FS
• Non linearità: 0,1% FS
• Isteresi: 0,1% FS
• Ripetibilità: 0,05% FS
• Creep (30 min): 0,1% FS
• Effetto temperatura (uscita): 0,05% FS/10°C
• Effetto temperatura (zero): 0,05% FS/10°C
• Resistenza di ingresso: 410 ±20 Ω / 785 ±20 Ω
• Resistenza di uscita: 350 ±10 Ω / 700 ±10 Ω
• Isolamento: ≥5000 MΩ / 100 Vcc
• Alimentazione consigliata: 5–15 V (max 20 V)
• Compensazione temperatura: -10 a 60 °C
• Temperatura di esercizio: -20 a 80 °C
• Limite di carico: 120% FS
• Carico di rottura: 150% FS
• Lunghezza cavo: Ø3 x 4000 mm
• Massa: 0,8–12 kg (a seconda della versione)
• Materiale: lega d'acciaio
• Indice IP: IP65
• Uscita: segnale analogico (ponte estensimetrico)
