Sensore di coppia statico DC-Y1 + MICRA-M

a connessione quadratadigitaleanalogico

Panoramica

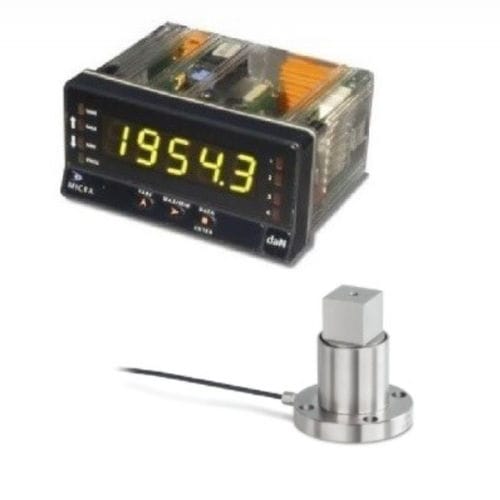

Catena di misura della coppia statica composta dal sensore DC-Y1 associato al display digitale multifunzione MICRA M. Progettata per il monitoraggio e la misura delle coppie statiche, i test con chiavi dinamometriche manuali e la trasmissione di carichi statici di coppia.

Funzioni chiave
Campo di misura: 0 a 5 Nm … 0 a 500 Nm
Elevata precisione: errore combinato 0,5 % della scala completa
Montaggio semplice e rapido
Elevata rigidità torsionale
Sensibilità nominale: 1,0 ~ 1,5 mV/V (in base al carico nominale)
Collegamento a 4 fili

Display MICRA M (associato)
Display digitale multifunzione configurabile. Kit base composto da piastra di montaggio, display tricolore programmabile e alimentatore.
Funzioni di visualizzazione, hold remoto, lettura e memorizzazione dei valori massimo e minimo (picco/val), tara e reset, numerose funzioni logiche programmabili.
Display LED TRICOLOR (VERDE / ARANCIONE / ROSSO) per indicazione stato o differenziazione del tipo di misura.

Ingressi e segnali accettati

• Celle di carico: mV/V, mV
• Processo: ±10 Vcc, ±20 mA, potenziometro
• Temperatura: sonda Pt100, termocoppie tipi J, K e T

Uscite e opzioni
Uscite analogiche e digitali disponibili come opzione (su richiesta). Possibilità di opzioni RS232 / RS485 (uscite digitali) a seconda della configurazione.

Alimentazione e caratteristiche elettroniche
Alimentazione: 85-265 Vca / 100-300 Vcc
Formato (mm): 96 x 48 x 60
Risoluzione: ±15 bit
Letture: 20/s

Tabella dei campi disponibili
Campi
5 Nm, 10 Nm, 20 Nm, 50 Nm, 100 Nm, 200 Nm, 500 Nm

Certificato
Consegna opzionale con certificato di taratura COFRAC, equivalente COFRAC o affiliato COFRAC (su richiesta).

Caratteristiche / specifiche tecniche

• Campo di misura: 0 a 5 Nm … 0 a 500 Nm (varianti: 5, 10, 20, 50, 100, 200, 500 Nm)
• Precisione: errore combinato 0,5 % della scala completa
• Sensibilità nominale: 1,0 ~ 1,5 mV/V (in base al carico)
• Collegamento: 4 fili
• Montaggio: semplice e rapido
• Rigidità: elevata rigidità torsionale
• Display associato: MICRA M (display digitale multifunzione)
• Alimentazione display e sensore: 85-265 Vca / 100-300 Vcc
• Formato display: 96 x 48 x 60 mm
• Risoluzione: ±15 bit
• Frequenza di campionamento: 20 letture/s
• Ingressi accettati: mV/V, mV, ±10 V, ±20 mA, potenziometro, Pt100, termocoppie J/K/T
• Uscite: opzioni analogiche e digitali (RS232/RS485 disponibili su richiesta)
• Opzione: certificato di taratura COFRAC o equivalente (su richiesta)
