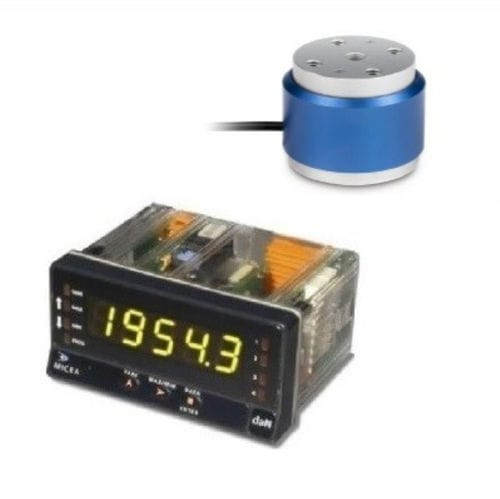

Sensore di coppia statico DC-Y2+ MICRA-M

0-10 Vanalogico4-20 mA

Descrizione
Strumento di misura della coppia statica DC-Y2+ MICRA-M. Campo di misura: 0–0,2 Nm … 0–50 Nm. Errore combinato: 0,3 % della scala completa. Conforme a RoHS. Protetto da polvere e getti d’acqua (IP65). Adatto per monitorare o misurare coppie statiche, installazioni su macchine speciali e prove di laboratorio. Sensibilità nominale: 1 mV/V. Tensione di alimentazione max.: 15 V DC. Collegamento a 4 fili. Elevata rigidità torsionale. Altri modelli e portate disponibili su richiesta.

Display associato: MICRA M
Il sistema sensore + display abbina il sensore DC-Y2+ al display digitale multifunzione MICRA M. Unità di base composta da piastra di base, display tricolore programmabile e alimentazione. Funzioni base: visualizzazione della variabile di ingresso, hold remoto, lettura e memorizzazione dei valori massimo e minimo (pic/val), funzioni tara e reset, numerose funzioni logiche programmabili. Display LED tricolore (VERDE, ARANCIONE, ROSSO) per indicare lo stato della misura.

Ingressi e segnali accettati

• Celle di carico: mV/V, mV
• Processo: ±10 Vcc, ±20 mA, potenziometro
• Temperatura: sonda Pt100, termocoppie tipi J, K e T

Uscite e opzioni
Uscite analogiche e digitali disponibili come opzione (su richiesta). Su richiesta può essere fornito con certificato di taratura COFRAC, certificato equivalente COFRAC o taratura tracciabile COFRAC.

Informazioni su ergonomia e prestazioni
Formato display (mm): 96 x 48 x 60. Risoluzione: ±15 bit. Letture: 20/s.

Campi disponibili

• 0,2 Nm
• 1 Nm
• 10 Nm
• 20 Nm
• 50 Nm

Caratteristiche / Specifiche tecniche

• Campo di misura: 0–0,2 Nm … 0–50 Nm (varianti: 0,2; 1; 10; 20; 50 Nm)
• Errore combinato: 0,3 % della scala completa
• Indice di protezione: IP65
• Sensibilità nominale: 1 mV/V
• Alimentazione sensore: tensione max. 15 V DC
• Collegamento: 4 fili
• Elevata rigidità torsionale
• Display MICRA M - alimentazione: 85–265 Vca / 100–300 Vcc
• Display MICRA M - formato (mm): 96 x 48 x 60
• Display MICRA M - risoluzione: ±15 bit
• Display MICRA M - lettura: 20/s
• Segnali di ingresso accettati: mV/V, mV, ±10 Vcc, ±20 mA, potenziometro, Pt100, termocoppie J/K/T
• Uscite: analogiche e digitali disponibili come opzione
• Opzioni di taratura: certificato COFRAC o equivalente (opzionale)
• Conformità ambientale: RoHS
