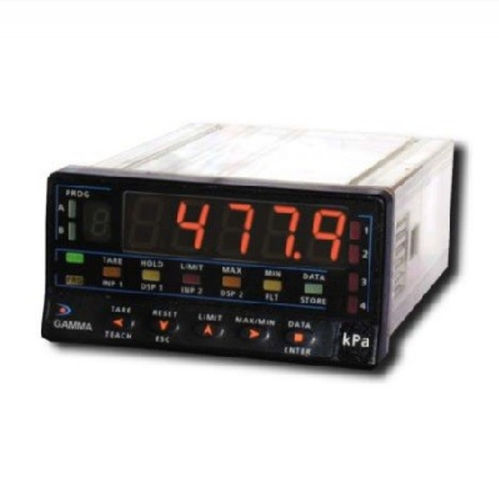

Indicatore di peso digitale GAMMA-M

ad incastro4-20 mA0-10 V

Riassunto
Il display GAMMA-M è uno strumento di misura e controllo con lettura diretta in unità di processo, progettato per gestire un'ampia gamma di segnali di ingresso e acquisire valori rapidi tramite conversione ad alta frequenza.

Ingressi accettati

• Celle di carico: mV/V, mV
• Processo: ±10 Vcc, ±20 mA
• Potenziometro (sensori di spostamento)

Tensioni di alimentazione sensori (selezionabili tramite ponticelli interni)
24 V (30 mA), 2,2 V (30 mA), 5 V o 10 V (120 mA) — capacità per 4 celle di carico.

Prestazioni

• Velocità di conversione: 555 Hz (letture: 555/s)
• Consente la rilevazione di picchi e minimi con durata minima di 2,1 ms
• Risoluzione: ±15 bit
• Dimensioni (mm): 96 x 48 x 120

Opzioni di uscite e comunicazioni

• Uscite analogiche opzionali: 0–10 V o 4–20 mA (200 letture/s)
• Uscite relè: 2 o 4 soglie, o 4 optoisolatori, tempo di risposta 2,1 ms
• Comunicazione: RS232C o RS485 (protocolli DITEL, ISO1745 e MODBUS-RTU)

Elaborazione del segnale
Elaborazione programmabile tramite 3 tipi di filtri per stabilizzazione e adattamento alle esigenze del processo.

Caratteristiche / specifiche tecniche

• Alimentazione: 115–230 Vac
• Ingressi: mV/V, mV, ±10 Vcc, ±20 mA, potenziometro
• Tensioni interne per sensori: 24 V (30 mA), 2,2 V (30 mA), 5 V (120 mA), 10 V (120 mA)
• Capacità: alimentazione fino a 4 celle di carico
• Risoluzione: ±15 bit
• Velocità di lettura: 555 letture/s
• Tempo minimo di rilevazione: 2,1 ms
• Dimensioni (mm): 96 x 48 x 120
• Uscite opzionali: 0–10 V, 4–20 mA
• Uscite logiche: relè (2 o 4 soglie) o 4 opto
• Comunicazione opzionale: RS232C, RS485 (DITEL, ISO1745, MODBUS-RTU)
• Filtri programmabili: 3 tipi
