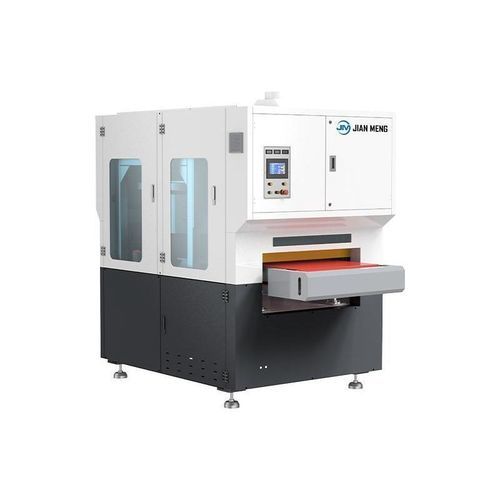

Sbavatrice a spazzola XDP-1000MRP

a nastrodi tagliolevigatrice

Descrizione generale
Jianmeng XDP-1000MRP è un'efficiente attrezzatura automatizzata di sbavatura progettata specificamente per lastre di metallo di medio spessore. È dotata di una piattaforma di adsorbimento magnetico e di un sistema di controllo intelligente, che consente di completare con precisione ed efficienza la rimozione di bave, strati di ossido e trattamenti degli angoli generati dopo il taglio laser, la stampatura, la fresatura e altre lavorazioni.
L'attrezzatura utilizza un ampio nastro abrasivo e più insiemi di spazzole a rulli per il funzionamento congiunto, permettendo di completare più processi come sbavatura, smussatura, lucidatura e finitura superficiale in un unico passaggio, migliorando notevolmente l'efficienza di lavorazione e la qualità del prodotto.
La macchina è progettata specificamente per il trattamento superficiale di componenti in acciaio al carbonio. La tecnologia innovativa combina un set di ampie nastri abrasivi per la sbavatura con sei spazzole universali a rulli per la smussatura, con l'obiettivo di rimuovere in modo efficiente e accurato le bave sulla superficie del pezzo, ottenendo effetti di smussatura dei bordi e di satinatura superficiale, migliorando la qualità e l'aspetto del pezzo, soddisfacendo i requisiti di precisione e qualità di diverse industrie per il trattamento superficiale dell'acciaio al carbonio e aumentando l'efficienza produttiva e il valore aggiunto del prodotto.
Questa attrezzatura può regolare diversi parametri e selezionare abrasivi adatti in base alle diverse esigenze di lavorazione ed è dotata di un sistema di raccolta polvere umida da 5KW.

Componenti principali

• Schermo di visualizzazione CNC: Componente chiave responsabile della visualizzazione e del controllo centralizzati di tutti i parametri operativi durante il processo di sbavatura, migliorando l'efficienza e l'accuratezza della lavorazione. Fornisce feedback in tempo reale e consente regolazioni precise dei parametri per garantire la qualità del pezzo.
• Spazzola a rulli: Componente chiave nel trattamento superficiale del metallo, utilizzato in processi come sbavatura, satinatura, pulizia, lucidatura. Composta da setole multiple, il materiale, la durezza e la disposizione delle setole possono essere regolati in base ai diversi requisiti di lavorazione. Rimuove efficacemente impurità come bave, ossidi e macchie di olio, migliorando la liscezza e l'estetica della superficie metallica.

Consumabili

• Cintura abrasiva: Strumento di molatura ampiamente utilizzato per il trattamento superficiale del metallo. Adatta a vari processi come molatura, sbavatura, lucidatura, finitura e satinatura. Rimuove il materiale in eccesso attraverso l'attrito con la superficie del pezzo, migliorando la qualità e l'aspetto.
• Spazzola a rulli: Strumento efficiente per la lavorazione dei metalli e il trattamento superficiale, utilizzato in processi come sbavatura, satinatura, pulizia, rimozione degli strati di ossido e delle macchie di olio. Funziona ruotando le setole a contatto con la superficie del pezzo.

Confronto dei pezzi prima e dopo la sbavatura

• Prima della sbavatura: Bordi ruvidi e bave taglienti che influiscono sulla precisione dell'assemblaggio. Possibile presenza di strato di ossido e irregolarità superficiali che possono influenzare la lavorazione successiva o l'adesione del rivestimento.
• Dopo la sbavatura: Bordi lisci senza bave migliorano la sicurezza del prodotto. Superficie metallica più raffinata e bella dopo lucidatura o satinatura. Miglioramento della precisione dimensionale e della qualità dell'assemblaggio. Rimozione dello strato di ossido vantaggiosa per processi successivi come saldatura, verniciatura e galvanizzazione, migliorando l'adesione e la durata del rivestimento.

Caratteristiche / Specifiche tecniche

• Superficie larga del banco di lavoro: 1000 mm
• Spessore di lavorazione: 1-100 mm
• Dimensione minima di elaborazione: 30*30*1 mm (piastra non perforata)
• Velocità di alimentazione: 1-7 m/min (regolabile in frequenza variabile)
• Velocità della cintura: 2,2-11 m/min
• Velocità della spazzola del rullo: 6-20 m/min
• Velocità di rivoluzione: 4-12 m/min
• Potenza massima: 22,35 KW (escluso il collettore di polvere)
• Tensione nominale: 380V / 3P / 50HZ
• Pressione atmosferica: 0,6-0,8 Mpa
• Dimensioni della cintura di sabbia: 2200 x 1020 mm
• Dimensione della spazzola a rulli: 300 x 300 x 40 mm
• Peso dell'ospite: circa 3500 kg
• Dimensioni: 3200 x 1850 x 2300 mm
