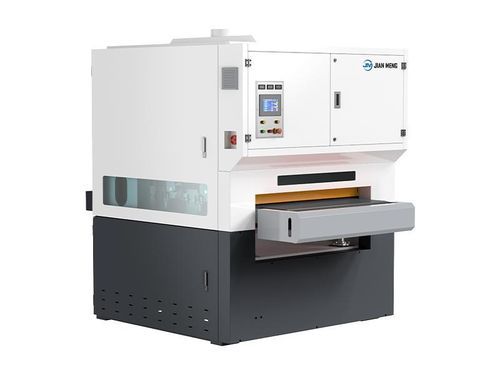

Sbavatrice a nastro XDP-RRT

levigatriceda spazzolaredi angoli

Panoramica del prodotto
La serie JM XDP-RRT è utilizzata principalmente per sbavare, spazzolare e lucidare le superfici di vari pezzi metallici per migliorare la qualità e la precisione della superficie. Questo equipaggiamento integra diverse tecnologie di lavorazione, come nastri abrasivi e rulli di lucidatura, per ottenere un flusso di lavorazione di precisione completo dallo sbavatura, spazzolatura fino alla lucidatura delicata. Consente di completare più processi di trattamento superficiale in un'unica fermata, migliorando l'efficienza produttiva e la stabilità della qualità del prodotto. La macchina è dotata di due unità di nastro abrasivo largo. Azionati da rulli di rettifica, i nastri abrasivi ruotano ad alta velocità per rimuovere particelle di scoria, scala di ossido, grandi bave e altre imperfezioni dalla superficie del pezzo, eseguendo contemporaneamente un trattamento di spazzolatura. Dispone anche di un'unità di rullo di lucidatura che ruota ad alta velocità e entra in contatto per attrito con la superficie del pezzo, producendo un effetto di spazzolatura uniforme e fine. Questa macchina può essere dotata opzionalmente di un sistema di raccolta polvere umido. Metodo di rimozione della polvere: la polvere generata durante il funzionamento viene efficacemente estratta attraverso la porta di raccolta della polvere, eliminando il rischio di esplosione di polvere e mantenendo la pulizia interna dell'attrezzatura.

Sistema CNC
Il sistema CNC è un componente chiave della macchina di sbavatura metallo CNC, responsabile della visualizzazione e del controllo centralizzati di tutti i parametri operativi durante il processo di sbavatura, migliorando l'efficienza e la precisione della lavorazione. Non solo fornisce feedback in tempo reale, ma consente anche agli operatori di effettuare regolazioni precise dei parametri secondo necessità per garantire la qualità del pezzo.

Stazioni di lavoro: R+R+T (Nastro largo + Nastro largo + Ruota di lucidatura)
La serie RRT abbina un nastro abrasivo largo, un altro nastro abrasivo largo e una stazione di ruota di lucidatura; la larghezza della piattaforma determina la dimensione del nastro, mentre il pezzo è saldamente fissato sul nastro trasportatore utilizzando rulli di pressione per il bloccaggio — sono disponibili opzioni di stazione modulare per soddisfare le diverse esigenze di produzione.

Consumabili abrasivi

• Nastro abrasivo: Uno strumento di rettifica utilizzato per il trattamento delle superfici metalliche. Dopo un trattamento speciale, forma una struttura a nastro ed è adatto a vari processi come rettifica, sbavatura, lucidatura, finitura e spazzolatura. Il nastro abrasivo rimuove il materiale in eccesso attraverso l'attrito con la superficie del pezzo, migliorando così la qualità e l'aspetto della superficie del pezzo.
• Rullo di lucidatura: I rulli di lucidatura funzionano applicando un movimento rotatorio con pressione controllata, utilizzando materiali abrasivi specializzati per rimuovere le imperfezioni fini della superficie e migliorare l'aspetto generale del pezzo. Questi rulli assicurano una lucidatura uniforme su grandi aree di superficie, offrendo alta precisione e risultati coerenti, essenziali per le industrie che richiedono finiture di alta qualità, come l'automobilistico e la produzione di elettrodomestici.
• Il principio di funzionamento della macchina di sbavatura e spazzolatura implica l'uso di spazzole rotanti che entrano in contatto con la superficie del pezzo per ottenere effetti di sbavatura, arrotondamento dei bordi e finitura superficiale.

Confronto dei pezzi sbavati prima e dopo la rimozione

• Prima della sbavatura: I bordi ruvidi e le bave affilate del pezzo influenzano la precisione dell'assemblaggio. Può esserci uno strato di ossido e una leggera irregolarità sulla superficie, che può influenzare la lavorazione successiva o l'adesione del rivestimento.
• Dopo la sbavatura: I bordi lisci senza bave migliorano la sicurezza del prodotto. Dopo essere stati lucidati o spazzolati, la superficie metallica diventa più raffinata e bella. Dopo la sbavatura, il miglioramento della precisione dimensionale assicura una migliore qualità dell'assemblaggio. La rimozione dello strato di ossido è benefica per i processi successivi come saldatura, verniciatura e galvanoplastica, migliorando l'adesione e la durata del rivestimento.

Struttura opzionale

• 2+1
• 2+2

Più strumenti opzionali

• Stazione R — Sbavatura con nastro largo
• Stazione P — Arrotondamento dei bordi con spazzole rotanti
• Stazione T — Lucidatura con ruota di lucidatura
• Stazione H — Rimozione di scorie pesanti con martelli a disco

Specifiche tecniche
Selezione della larghezza di lavorazione dell'attrezzatura: 450/800/1000/1300/1600mm
Spessore di lavorazione: 0.5-100mm
Velocità del nastro abrasivo: 1-15m/min
Velocità di alimentazione: 1-7m/min
Dimensione del rullo di lucidatura: φ200mm
Altezza della piattaforma: 900-1000mm
Dimensione minima di lavorazione: 30*30*1.0mm (Adsorbimento magnetico)
Tensione nominale: 380V/3P/50HZ (personalizzato)
Pressione operativa: 0.6-0.8Mpa
Motivo spazzolato: Finitura spazzolata a fiocco di neve, finitura spazzolata corta a fiocco di neve

Caratteristiche / Specifiche tecniche

• Sbavatura, spazzolatura e lucidatura per pezzi metallici
• Nastri abrasivi e rulli di lucidatura integrati
• Sistema di raccolta polvere umido opzionale
• Sistema CNC per il controllo dei parametri e il feedback
• Stazioni di lavoro: R+R+T (Nastro largo + Nastro largo + Ruota di lucidatura)
• Opzioni di stazione modulare
• Consumabili di nastro abrasivo e rullo di lucidatura
• Strutture opzionali: 2+1, 2+2
• Strumenti opzionali: stazioni R, P, T, H
• Larghezza di lavorazione: 450/800/1000/1300/1600mm
• Spessore di lavorazione: 0.5-100mm
• Velocità del nastro abrasivo: 1-15m/min
• Velocità di alimentazione: 1-7m/min
• Dimensione del rullo di lucidatura: φ200mm
• Altezza della piattaforma: 900-1000mm
• Dimensione minima di lavorazione: 30*30*1.0mm (Adsorbimento magnetico)
• Tensione nominale: 380V/3P/50HZ (personalizzato)
• Pressione operativa: 0.6-0.8Mpa
• Motivo spazzolato: Finitura spazzolata a fiocco di neve, finitura spazzolata corta a fiocco di neve
