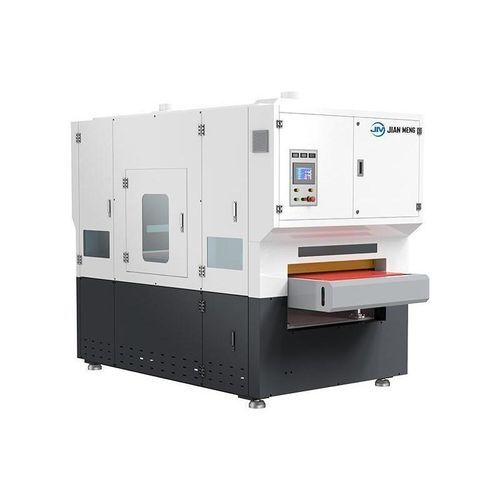

Macchina di finitura lavorazione meccanica XDP-MRPRT

lucidatricedi sbavaturaper rettifica

Panoramica del prodotto La sbavatrice, trafilatrice e lucidatrice Jianmeng XDP-800RPRT è utilizzata principalmente per sbavare, arrotondare i bordi e trafilare le superfici di vari pezzi metallici per migliorare la qualità e la precisione della superficie. Questa apparecchiatura integra diverse tecnologie di lavorazione, come nastri abrasivi, spazzole a rullo e rulli di lucidatura, per ottenere un flusso di lavoro di precisione completo, dalla sbavatura e arrotondamento dei bordi alla delicata trafilatura. Consente di completare più processi di trattamento superficiale in un'unica soluzione, migliorando l'efficienza produttiva e la stabilità della qualità del prodotto. La macchina integrata per sbavatura, trafilatura e lucidatura XDP-800RPRT è dotata di due ampie unità di levigatura a nastro. Azionati da rulli abrasivi, i nastri abrasivi ruotano ad alta velocità per rimuovere particelle di scoria, scaglie di ossido, bave di grandi dimensioni e altre imperfezioni dalla superficie del pezzo, eseguendo contemporaneamente il trattamento di trafilatura. La macchina è inoltre dotata di un'unità di rulli di lucidatura che ruota ad alta velocità e che entra in contatto per attrito con la superficie del pezzo, producendo un effetto di trafilatura uniforme e fine. La macchina è dotata di un collettore di polveri a umido da 5,5KW. Metodo di rimozione della polvere: La polvere generata durante il funzionamento viene estratta efficacemente attraverso la porta di raccolta della polvere, eliminando il rischio di esplosione della polvere e mantenendo la pulizia interna dell'apparecchiatura. Sistema CNC Il sistema CNC è un componente chiave della sbavatrice CNC per metalli, responsabile della visualizzazione e del controllo centralizzato di tutti i parametri operativi durante il processo di sbavatura, migliorando l'efficienza e la precisione della lavorazione. Non solo fornisce un feedback in tempo reale, ma consente anche agli operatori di effettuare regolazioni precise dei parametri, se necessario, per garantire la qualità del pezzo. Stazioni di lavoro: R+P+R+T (nastro largo + spazzole a rullo + nastro largo + rullo di lucidatura) La serie MRPRT abbina un singolo nastro di levigatura largo, una stazione di lavoro con spazzole a rullo, un altro singolo nastro di levigatura largo e una stazione con mola di lucidatura; la larghezza della piattaforma determina le dimensioni del nastro e il numero/diametro delle spazzole a rullo, mentre il nastro trasportatore collegato magneticamente tiene saldamente i pezzi in posizione; sono disponibili opzioni di stazioni modulari per soddisfare le diverse esigenze di produzione. Materiali di consumo abrasivi

• Nastro abrasivo: Strumento di molatura utilizzato per il trattamento delle superfici metalliche. Dopo una speciale lavorazione, forma una struttura simile a un nastro ed è adatto a vari processi come la smerigliatura, la sbavatura, la lucidatura, la finitura e la spazzolatura. Il nastro di sabbia rimuove il materiale in eccesso attraverso l'attrito con la superficie del pezzo, migliorando così la qualità della superficie e l'aspetto del pezzo.
• Spazzola a rullo: Strumento per la lavorazione e il trattamento delle superfici metalliche, utilizzato in processi quali la sbavatura, l'arrotondamento dei bordi, l'imbutitura della superficie, la pulizia, la rimozione degli strati di ossido e delle macchie di olio. Il principio di funzionamento prevede l'uso di spazzole rotanti che entrano in contatto con la superficie del pezzo per ottenere effetti di sbavatura, arrotondamento dei bordi e finitura della superficie.
• Rullo di lucidatura: Funziona applicando un movimento rotatorio con una pressione controllata, utilizzando materiali abrasivi specializzati per rimuovere le imperfezioni della superficie e migliorare l'aspetto complessivo del pezzo. Questi rulli assicurano una lucidatura uniforme su ampie superfici, offrendo risultati di alta precisione e costanza, essenziali per i settori che richiedono finiture di alta qualità, come quello automobilistico e della produzione di elettrodomestici.

Confronto dei pezzi sbavati prima e dopo la rimozione

• Prima della sbavatura: I bordi ruvidi e le bave taglienti del pezzo influiscono sulla precisione dell'assemblaggio. Possono essere presenti uno strato di ossido e lievi irregolarità sulla superficie, che possono influire sulla lavorazione successiva o sull'adesione del rivestimento.
• Dopo la sbavatura: Bordi lisci senza bave aumentano la sicurezza del prodotto. Dopo essere stata lucidata o spazzolata, la superficie metallica diventa più bella e raffinata. Dopo la sbavatura, migliora la precisione dimensionale per garantire una migliore qualità di assemblaggio. La rimozione dello strato di ossido è utile per i processi successivi, come la saldatura, la verniciatura e la galvanoplastica, migliorando l'adesione e la durata del rivestimento.

Struttura opzionale

• 1+6+1+1
• 1+4+1+1

Altri strumenti opzionali

• Stazione R - Sbavatura con nastro largo
• Stazione P - Arrotondamento dei bordi con spazzole rotanti
• Stazione T - Lucidatura con mola lucidante
• Stazione H - Rimozione di scorie pesanti con martelli a disco

Specifiche tecniche Selezione della larghezza di lavorazione dell'attrezzatura: 450/800/1000/1300/1600mm Ampia superficie del banco di lavoro: 800 mm Spessore di lavorazione: 1-90 mm Dimensione minima di lavorazione: 50*50*0,5 mm (piastra non perforata) Velocità di alimentazione: 1-7m/min (conversione di frequenza regolabile) Velocità del nastro: 2,2-11m/min Velocità spazzola a rulli: 6-19m/min Velocità di rotazione: 4-12m/min Potenza massima: Velocità costante Tensione nominale: 43,85kW (escluso il collettore di polveri) Pressione atmosferica: 380V/3P/50HZ Dimensione del nastro di sabbia: 0,6-0,8Mpa Dimensione spazzola a rullo: 1900*820mm Peso dell'ospite: Circa 3500kg Dimensione: 3700*1650*2200 Caratteristiche/Specifiche tecniche

• Sbavatrice, trafilatrice e lucidatrice integrata per pezzi in metallo
• Tecnologie di lavorazione multiple: nastri abrasivi, spazzole a rullo, rulli di lucidatura
• Due unità a nastro abrasivo largo e un'unità a rullo di lucidatura
• Polverizzatore a umido da 5,5KW per un'efficace rimozione delle polveri
• Sistema CNC per il controllo operativo e la regolazione dei parametri
• Posizioni di lavoro: R+P+R+T (nastro largo + spazzole a rullo + nastro largo + rullo di lucidatura)
• Strutture opzionali: 1+6+1+1, 1+4+1+1
• Larghezza di lavorazione: 450/800/1000/1300/1600mm
• Larghezza del banco di lavoro: 800mm
• Spessore di lavorazione: 1-90mm
• Dimensione minima di lavorazione: 50*50*0,5mm
• Velocità di alimentazione: 1-7m/min (regolabile)
• Velocità nastro: 2.2-11m/min
• Velocità della spazzola a rulli: 6-19m/min
• Velocità di rotazione: 4-12m/min
• Tensione nominale: 43,85kW (escluso il collettore di polveri)
• Pressione atmosferica: 380V/3P/50HZ
• Dimensione del nastro di sabbia: 0,6-0,8Mpa
• Dimensione della spazzola a rulli: 1900*820mm
• Peso dell'impianto: Circa 3500kg
• Dimensione macchina: 3700*1650*2200mm
