Attuatore elettrico 34-21 series

linearepasso passoa vite a strisciamento

Panoramica

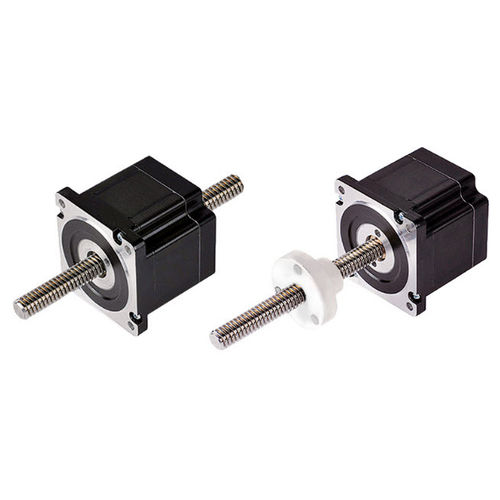

L'attuatore lineare a vite (lead‑screw) con motore passo‑passo Taglia 34 [86 mm] è il più grande della gamma e offre una spinta continua fino a 2270 N. È disponibile in due versioni: Esterno e Non Captive.

Caratteristiche del motore
Motore | Tensione [V] | Corrente [A] [RMS] | Resistenza [Ω] | Induttanza [mH] | Peso [g] | Numero cavi | Lunghezza motore [mm]
34-2113 | 12 | 1.3 | 9.2 | 71 | 2370 | 4 | 76
34-2130 | 5.7 | 3 | 1.9 | 15 | 2370 | 4 | 76
34-2155 | 2.85 | 5.5 | 0.52 | 4.5 | 2370 | 4 | 76

Nota
Classe di isolamento motore: B. Aumento temperatura motore: 80°C. Temperatura ambiente di esercizio: -20℃ ~ 55℃.

Viti disponibili e corsa per passo
Diametro vite [inch] | Diametro vite [mm] | Passo [inch] | Passo [mm] | Codice | Corsa per passo @ 1.8° [mm]
0.625 | 15.875 | 0.1 | 2.54 | K | 0.0127
0.625 | 15.875 | 0.125 | 3.175 | L | 0.0159
0.625 | 15.875 | 0.2 | 5.08 | R | 0.0254
0.625 | 15.875 | 0.25 | 6.35 | S | 0.0318
0.625 | 15.875 | 0.5 | 12.7 | Y | 0.0635
0.625 | 15.875 | 1 | 25.4 | Z | 0.127
* Valori troncati
* I parametri dell'avvolgimento motore e la lunghezza della vite possono essere personalizzati secondo le esigenze del cliente.

Disegni dimensionali

• External: immagine prodotto e disegno delle quote esterne (immagini disponibili nella pagina)
• Non Captive: immagine prodotto e disegno delle quote per versione non captive (immagini disponibili nella pagina)

Curve velocità‑spinta
Immagine che mostra le curve velocità‑spinta per il prodotto Taglia 34.

Opzioni

• Machining estremità vite: opzioni di lavorazione dell'estremità vite disponibili.
• Rivestimento in teflon: per applicazioni senza grasso, è disponibile vite con rivestimento in teflon. Il rivestimento può estendere la vita utile e migliorare la forza di spinta rispetto alle viti in SUS convenzionali. Applicabile a tutta la gamma di viti e a tutti i tipi di attuatori (External, Non Captive, Electric Cylinder, Kaptive). È possibile combinare con dado anti‑backlash.
• Opzione encoder: risoluzioni (CPR) disponibili: 64, 100, 200, 500, 1000, 1800, 2000, 2500, 3600, 4000, 5000, 7200, 8000, 10000. Uscite single‑ended e differenziali disponibili per risoluzione.
• Freno senza tensione (disponibile per motore Taglia 34): tensione nominale DC 24V ±5%; resistenza 69Ω ±10%; potenza 12W; coppia di tenuta >6 N·m; isolamento Classe B; resistenza di isolamento >100 MΩ (DC500V); rigidità dielettrica AC 1000V per 1 s; tempo di attivazione 50 ms; tempo di rilascio 50 ms; escursione angolare 1°; cicli di emergenza 200; vita utile 500.000 cicli; livello di rumore <60 dB.

Specifiche tecniche

• Serie: Taglia 34 (86 mm)
• Tipo: attuatore lineare a vite con motore passo‑passo
• Versioni: Esterno, Non Captive
• Spinta continua: fino a 2270 N
• Vite: 0.625 in (15.875 mm) con passi 0.1, 0.125, 0.2, 0.25, 0.5, 1 in (codici K, L, R, S, Y, Z)
• Corsa per passo (@1.8°): 0.0127 mm — 0.127 mm a seconda del passo
• Esempi motori: 34‑2113 (12 V, 1.3 A RMS, R=9.2 Ω, L=71 mH, peso 2370 g, lunghezza 76 mm), 34‑2130 (5.7 V, 3 A, R=1.9 Ω, L=15 mH, peso 2370 g, lunghezza 76 mm), 34‑2155 (2.85 V, 5.5 A, R=0.52 Ω, L=4.5 mH, peso 2370 g, lunghezza 76 mm)
• Risoluzioni encoder fino a 10000 CPR
• Freno disponibile (vedere opzioni)
• Temperatura di esercizio: -20℃ ~ 55℃
• Classe isolamento motore: B (aumento temperatura 80℃)
