Motore DC JCD15SAE series

5 V8.4 Vtubolare

Panoramica

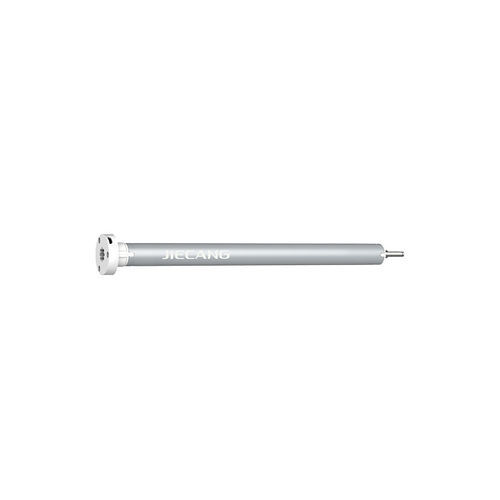

JCD15SAE — motore tubolare DC smart Φ16 mm con testa motore sottile, ricevitore wireless integrato e finecorsa elettronico. Progettato per finestre di piccole dimensioni e installazioni compatte. Moduli esterni WiFi o Zigbee consentono il controllo tramite app e assistenti vocali.

Caratteristiche principali

• Design compatto per finestre piccole e installazioni ristrette
• Supporta moduli esterni WiFi/Zigbee per controllo via app e vocale (es. Alexa)
• Alimentazione tramite adattatore esterno per ridurre la lunghezza del motore
• Ricevitore wireless integrato e impostazione finecorsa elettronica
• Pulsante a braccio a molla brevettato sulla testa motore per fissaggio sicuro
• Testa motore estremamente sottile per ridurre la luce residua
• Progetto motore silenzioso brevettato: rumore di funzionamento ≤31 dB
• Tre velocità regolabili (25/30/35 rpm)
• Protezione da bloccaggio e semplice impostazione dei limiti con memoria posizione preferita

Certificazioni

• UL
• CE
• FCC
• ROHS

Applicazioni

• Tende a rullo per interni
• Tende parasole per veicoli ricreazionali
• Schermi di proiezione esterni
• Tende a velo e filtranti

Disegno dimensionale
Immagine del disegno dimensionale disponibile nella pagina prodotto (disegni dettagliati scaricabili nella documentazione tecnica).

Controllo

• 1. Emittente serie W1/W2/W3/W5
• 2. Controllo tramite app mobile con modulo WiFi/Zigbee esterno
• 3. Controllo vocale tramite assistente smart (se integrato)

Accessori (opzionali)

• JCD-A-JH05
• JCD-A-JH04
• JCD-A-JL05
• JCD-A-JL04
• Tubo tondo 20 mm — Carico nominale: 3 kg
• Tubo scanalato 28 mm — Carico nominale: 2,1 kg

Caratteristiche prodotto (dettagliate)

• Tecnologia silenziosa — Struttura di assorbimento degli urti e riduzione del rumore che garantisce un funzionamento silenzioso; rumore del motore ≤31 dB.
• Controllo intelligente — Moduli esterni WiFi o Zigbee per controllo via app, controllo vocale e integrazione con sistemi di domotica.
• Gestione sincronizzata — Controllo percentuale preciso per allineare perfettamente più tende durante il movimento.

Parametri del prodotto

• JCD15SAE-0330 — Coppia nominale: 0,3 N·m; Velocità di uscita: 25/30/35 rpm; Tensione nominale: 8,4 V; Corrente: 0,6 A; Potenza: 5 W; Frequenza: 433 + WiFi/Zigbee esterno; Alimentazione: Adattatore 8,4V/1A; Peso: 0,11 kg; Lunghezza: 240 mm; IP20
• JCD15SLEU-0330 — Coppia nominale: 0,3 N·m; Velocità: 25/30/35 rpm; Tensione nominale: 5 V; Corrente: 0,6 A; Potenza: 5 W; Frequenza: 433 MHz; Alimentazione: Caricatore USB 5V/2A; Peso: 0,17 kg; Lunghezza: 350 mm; IP20
• JCD15SLE-0330 — Coppia nominale: 0,3 N·m; Velocità: 25/30/35 rpm; Tensione nominale: 8,4 V; Corrente: 0,6 A; Potenza: 5 W; Frequenza: 433 MHz; Alimentazione: Adattatore 8,4V/1A & pannello solare opzionale; Peso: 0,17 kg; Lunghezza: 350 mm; IP20

Prodotti correlati (esempi)
JCD25SAE-0730, JCD25SAEW-0730, JCD25SAEZ-0730, JCD25SAE-1130, JCD25SAEW-1130, JCD25SAEZ-1130, JCD25SAE-1525, JCD25SAEW-1525, JCD25SAEZ-1525, JCD28QAE-2020, JCD30QAE-2020.

Download dati
Manuale utente e documentazione tecnica disponibili per il download (PDF) nella pagina prodotto.

Caratteristiche / Specifiche tecniche

• Serie: JCD15SAE (es. JCD15SAE-0330, JCD15SLEU-0330, JCD15SLE-0330)
• Diametro tubolare: Φ16 mm
• Coppia nominale: 0,3 N·m
• Velocità: 25/30/35 rpm
• Tensioni disponibili: 8,4 V / 5 V (USB)
• Corrente nominale: 0,6 A
• Potenza nominale: 5 W
• Frequenza: 433 MHz; varianti con WiFi/Zigbee esterno
• Alimentazione: Adattatore (es. 8,4V/1A) o caricatore USB; alcune varianti supportano pannello solare
• Peso: 0,11–0,17 kg a seconda della variante
• Esempi di lunghezza: 240 mm / 350 mm a seconda della variante
• Grado di protezione: IP20
• Livello di rumore: ≤31 dB
• Regolazioni: 3 velocità, protezione da blocco, finecorsa elettronico, memoria posizione preferita
• Opzioni di controllo: trasmettitore wireless, app mobile, controllo vocale
