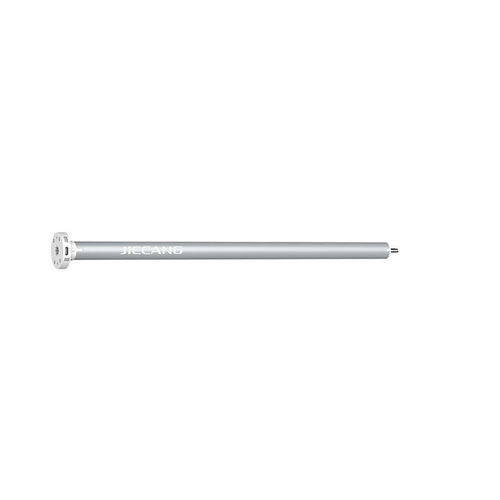

Motore DC JCD20SLEU

a corrente continua5 Vtubolare

Panoramica del prodotto
Il JCD20SLEU è un motore tubolare DC da 20 mm progettato per finestre di piccole dimensioni e applicazioni alimentate a batteria. Dispone di batteria al litio ricaricabile integrata, controllo wireless, finecorsa elettronici e una testa del motore molto sottile per ridurre le infiltrazioni di luce.

Caratteristiche

• Progettato per finestre di piccole dimensioni
• Batteria al litio ricaricabile integrata, nessun cablaggio di alimentazione necessario
• Basso consumo in standby, può funzionare 4–6 mesi con carica completa
• Ricarica tramite porte Type-C e Micro USB
• Ricevitore wireless integrato e finecorsa elettronico
• Design brevettato del pulsante con braccio a molla sulla testa del motore
• Testa del motore più sottile per minimizzare la trasmissione della luce
• Design del motore silenzioso brevettato, rumore ≤ 30 dB
• 3 velocità regolabili
• Protezione arresto motore
• Impostazione semplice dei limiti su/giù e della posizione preferita

Certificazioni

• UL
• CE
• FCC
• ROHS

Applicazioni

• Tende avvolgibili per interni
• Tende parasole per veicoli ricreazionali
• Tende filtranti
• Schermi di proiezione

Disegno dimensionale
Immagini del disegno dimensionale fornite come riferimento per l'installazione.

Controllo
Controllato da trasmettitori compatibili (serie W1/W2/W3/W5). Portata del telecomando fino a 30 metri.

Accessori (opzionali)

• Tubo scanalato 28
• Tubo tondo 28
• Tubo scanalato 38
• JL07
• JH27

Parametri del prodotto (tabella)
Modello motore tubolare | Coppia nominale(N.m) | Velocità di uscita(rpm) | Tensione nominale(V) | Corrente nominale(A) | Potenza nominale(W) | Frequenza(MHz) | Alimentazione(V/A) | Peso(kg) | Lunghezza(mm) | Grado IP
JCD20SLEU | 0.5 | 20/25/30 | 5 | 0.8 | 5 | 433 | Caricabatterie USB 5V/2A | 0.33 | 436 | IP20/45

Modelli correlati (estratto)
JCD15SLEU-0330 | 0.3 | 25/30/35 | 5 | 0.6 | 5 | 433 | Caricabatterie USB 5V/2A | 0.17 | 350 | IP20
JCD25SLEU-0730 | 0.7 | 25/30/35 | 5 | 0.8 | 9.6 | 433 | Caricabatterie USB 5V/2A | 0.61 | 564 | IP20
JCD25SLEU-1130 | 1.1 | 25/30/35 | 5 | 1 | 12 | 433 | Caricabatterie USB 5V/2A | 0.62 | 564 | IP20

Specifiche tecniche

• Modello: JCD20SLEU
• Diametro tubo: 20 mm
• Coppia nominale: 0,5 N·m
• Velocità di uscita: 20 / 25 / 30 rpm
• Tensione nominale: 5 V
• Corrente nominale: 0,8 A
• Potenza nominale: 5 W
• Frequenza wireless: 433 MHz
• Alimentazione / Ricarica: Caricabatterie USB 5V/2A; porte Type-C e Micro USB
• Batteria: Batteria al litio ricaricabile integrata (nessun cablaggio richiesto)
• Autonomia in standby: Circa 4–6 mesi a carica completa (basso consumo in standby)
• Rumore: ≤ 30 dB (tecnologia silenziosa)
• Funzioni: Finecorsa elettronici, protezione arresto, 3 velocità regolabili, memoria posizione preferita
• Controllo: Compatibile con trasmettitori serie W1/W2/W3/W5; portata fino a 30 m
• Peso: 0,33 kg
• Lunghezza: 436 mm
• Grado IP: IP20 / IP45 (a seconda della configurazione)
• Design speciale: Pulsante a braccio a molla brevettato sulla testa del motore; testa del motore più sottile per minimizzare le infiltrazioni di luce
