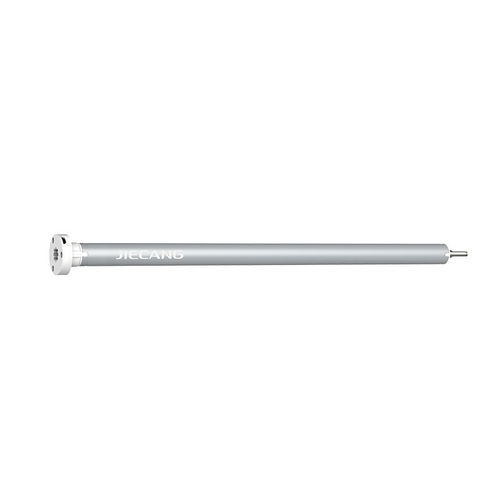

Motore DC JCD15SLE series

a corrente continua5 V8.4 V

Prodotto
JCD15SLE — motore tubolare DC Φ16 mm progettato per tende avvolgibili compatte e applicazioni di oscuramento leggere; batteria ricaricabile integrata e ricarica micro‑USB (varianti a seconda del modello).

Certificazioni

• UL
• CE
• FCC
• RoHS

Applicazioni

• Tende avvolgibili per interni
• Tenda parasole per camper
• Schermi da proiezione esterni
• Tende voile/trasparenti

Caratteristiche

• Diametro Φ16 mm per installazioni a profilo ridotto
• Batteria al litio ricaricabile integrata — nessun cablaggio di rete permanente richiesto (a seconda della variante)
• Basso consumo in standby; funzionamento tipico 4–6 mesi con carica completa (dipende dall’uso)
• Porta micro‑USB per la ricarica (variante U compatibile con caricatore 5V/2A)
• Ricevitore wireless integrato con finecorsa elettronici
• Pulsante a braccio a molla brevettato sulla testa del motore per un montaggio semplice
• Testa motore sottile per ridurre la dispersione di luce
• Progettazione silenziosa brevettata, rumore in funzione ≤31 dB
• Tre velocità regolabili e protezione contro il blocco
• Impostazione semplice dei finecorsa superiore/inferiore e di una posizione preferita

Controllo

• Compatibile con trasmettitori serie W1 / W2 / W3 / W5

Alimentazione

• Supporta adattatore 8.4V/1A
• Supporta caricatore USB 5V/2A (variante U)
• Pannello solare opzionale per applicazioni off‑grid

Accessori (opzionali)

• JCD-A-JH05
• JCD-A-JH04
• JCD-A-JL05
• JCD-A-JL04
• Tubo tondo 20 mm — carico nominale: 3 kg
• Tubo scanalato 28 mm — carico nominale: 2,1 kg

Parametri del prodotto (tabella)
Modello | Coppia nominale (N·m) | Velocità in uscita (giri/min) | Tensione nominale (V) | Corrente nominale (A) | Potenza nominale (W) | Frequenza (MHz) | Alimentazione (V/A) | Peso (kg) | Lunghezza (mm) | Grado IP
JCD15SLE-0330 | 0.3 | 25 / 30 / 35 | 8.4 | 0.6 | 5 | 433 | Adattatore 8.4V/1A & Pannello solare | 0.17 | 350 | IP20
JCD15SLEU-0330 | 0.3 | 25 / 30 / 35 | 5 | 0.6 | 5 | 433 | Caricatore USB 5V/2A | 0.17 | 350 | IP20
JCD15SAE-0330 | 0.3 | 25 / 30 / 35 | 8.4 | 0.6 | 5 | 433 + WiFi/Zigbee esterno | Adattatore 8.4V/1A | 0.11 | 240 | IP20

Specifiche tecniche

• Famiglia modello: JCD15SLE
• Diametro motore: Φ16 mm
• Rumore: ≤31 dB (tecnologia silenziosa brevettata)
• Batteria: batteria al litio ricaricabile integrata; ricarica micro‑USB (a seconda della variante)
• Autonomia: tipicamente 4–6 mesi con carica completa (a seconda dell’uso)
• Velocità: 3 velocità regolabili
• Protezione: protezione da stallo e finecorsa elettronici; involucro IP20
• Peso: 0,11–0,17 kg a seconda della variante
• Lunghezze: 240 mm o 350 mm a seconda della variante
• Frequenza: 433 MHz (alcune varianti supportano WiFi/Zigbee esterno)
• Opzioni di alimentazione: adattatore 8.4V/1A, caricatore USB 5V/2A (variante U), pannello solare opzionale
• Accessori: tubi compatibili ed emettitori serie W come elencato sopra
