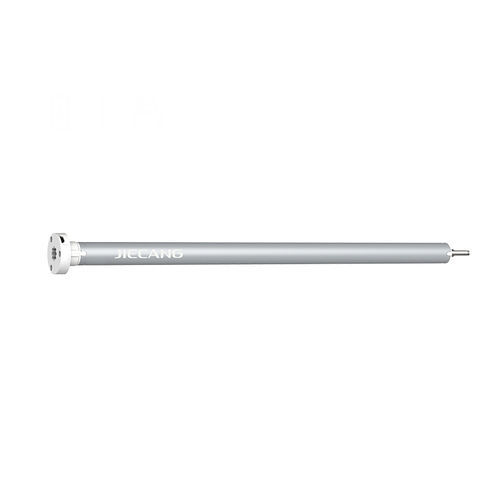

Motore DC JCD15SLEU series

5 Vdi piccole dimensionitubolare

Panoramica del prodotto
JCD15SLEU - Φ16mm motore tubolare DC alimentato a batteria. Progettato per finestre di piccole dimensioni e applicazioni che richiedono un diametro del tubo compatto e alimentazione a batteria. Batteria agli ioni di litio ricaricabile integrata con ricarica Micro USB, ricevitore wireless integrato e finecorsa elettronico. Pulsante a braccio a molla brevettato sulla testa del motore e testa del motore più sottile per ridurre al minimo la luce residua.

Applicazioni

• Tende a rullo per interni
• Tende parasole per veicoli ricreazionali (RV)
• Tende leggere (sheer)
• Schermi per proiezione

Caratteristiche

• Progettato per finestre di piccole dimensioni
• Batteria ricaricabile integrata, nessun cablaggio di alimentazione richiesto
• Basso consumo in standby; funzionamento di 4–6 mesi a piena carica
• Porta di ricarica Micro USB
• Ricevitore wireless integrato e finecorsa elettronico
• Pulsante a braccio a molla brevettato sulla testa del motore
• Testa del motore più sottile per ridurre al minimo la luce residua
• Design del motore silenzioso brevettato; rumore di funzionamento ≤31 dB
• 3 velocità regolabili (25/30/35 rpm)
• Protezione contro il blocco
• Impostazione semplice dei limiti superiore/inferiore e della posizione preferita

Funzionalità del prodotto
La struttura di riduzione del rumore e assorbimento degli urti garantisce un funzionamento silenzioso e uniforme; rumore di funzionamento ≤31 dB.

Controllo
Compatibile con emettitori serie W1/W2/W3/W5 (opzioni di controllo wireless).

Alimentazione
Batteria ricaricabile integrata con ricarica Micro USB; adattatore o pannello solare opzionali disponibili.

Accessori (opzionali)

• JCD-A-JH05
• JCD-A-JH04
• JCD-A-JL05
• JCD-A-JL04
• Tubo rotondo 20 mm — Carico nominale: 3 kg
• Tubo scanalato 28 mm — Carico nominale: 2,1 kg

Disegno delle dimensioni
Disegni delle dimensioni e viste ingrandite disponibili per riferimento.

Parametri del prodotto (righe selezionate)
Modello motore tubolare | Coppia nominale (N·m) | Velocità in uscita (rpm) | Tensione nominale (V) | Corrente nominale (A) | Potenza nominale (W) | Frequenza (MHz) | Alimentazione (V/A) | Peso (kg) | Lunghezza (mm) | Grado IP
JCD15SLEU-0330 | 0.3 | 25/30/35 | 5 | 0.6 | 5 | 433 | Caricabatterie USB 5V/2A | 0.17 | 350 | IP20
JCD15SLE-0330 | 0.3 | 25/30/35 | 8.4 | 0.6 | 5 | 433 | Adattatore 8.4V/1A & Pannello solare | 0.17 | 350 | IP20
JCD15SAE-0330 | 0.3 | 25/30/35 | 8.4 | 0.6 | 5 | 433 + WiFi/Zigbee esterno | Adattatore 8.4V/1A | 0.11 | 240 | IP20

Specifiche tecniche

• Modello: JCD15SLEU-0330
• Diametro tubo: Φ16 mm
• Coppia nominale: 0.3 N·m
• Velocità in uscita: 25 / 30 / 35 rpm (regolabile)
• Tensione nominale: 5 V
• Corrente nominale: 0.6 A
• Potenza nominale: 5 W
• Frequenza: 433 MHz (wireless)
• Alimentazione: Caricabatterie USB 5V/2A (batteria ricaricabile integrata)
• Peso: 0.17 kg
• Lunghezza: 350 mm
• Classe di protezione: IP20
• Rumore di funzionamento: ≤31 dB (tecnologia silenziosa)
• Ricarica: porta Micro USB
• Funzioni speciali: finecorsa elettronico, protezione da stallo, regolazione a 3 velocità, memoria posizione preferita
