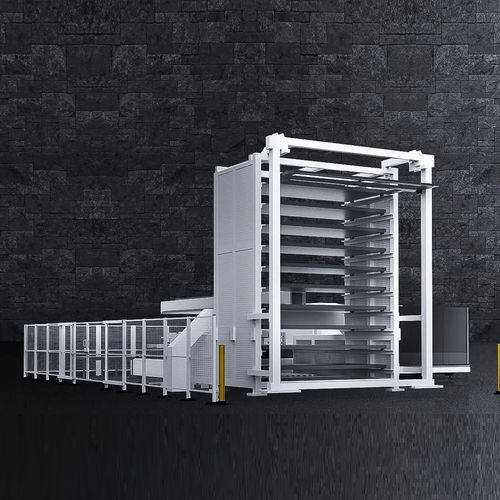

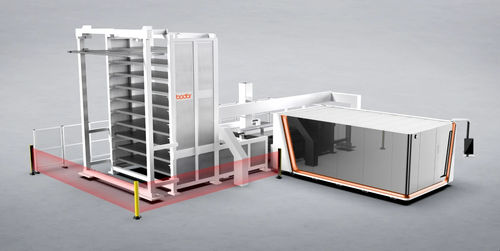

Torre di stoccaggio per lamiera iTransTower

verticaleautomatico

Panoramica
iTransTower è un sistema di stoccaggio materiale automatico progettato per l'integrazione con macchine per il taglio laser a fibra. Permette la gestione automatizzata di carico, scarico e ritorno dei fogli, ottimizzando gli spazi e riducendo la manodopera per operazioni non presidiate.

Caratteristiche principali

• Stoccaggio verticale per fogli: scaffali multistrato progettati per risparmiare spazio.
• Carico e scarico automatizzati: elaborazione completamente automatizzata di carico e scarico per risparmio di tempo e manodopera.
• Materiale finito - ritorno automatizzato alla Torre: i pezzi lavorati vengono automaticamente restituiti alla torre consentendo funzionamento non presidiato.
• Doppio scarico pallet: doppi pallet per lo scarico che velocizzano la circolazione del sistema fino a 180 secondi per un ciclo.
• Separazione fogli automatica: sollevamento degli angoli dei fogli per evitare il caricamento di più fogli contemporaneamente.
• Funzione di rilevamento della lamiera: promemoria intelligente quando nessun foglio viene rilevato sui pallet dei materiali.

Modelli applicabili

• P3 - Macchina per il taglio dei metalli a laser in fibra a tutto tondo (modello indicato come applicabile con iTransTower).

Industria applicabile

• Lamiera automatica
• Industria dei quadri elettrici
• Industria degli ascensori

Dati tecnici (tabella)
Area di lavoro: 1250mm*1250mm-3000mm*1500mm
Dimensioni del modulo: 8600mm*7650mm*6000mm
Peso: 12000kg
Peso del cuscinetto a strato singolo: 3T
Altezza del pavimento del magazzino: 400mm
Corsa dell'albero X (alimentazione): 8000mm
Metodo operativo: Funzionamento touch screen
Metodo di sollevamento: Pignone, catena

Caratteristiche / specifiche tecniche

• Architettura: magazzino verticale multistrato per fogli.
• Integrazione: compatibile con macchine da taglio laser (es. serie P3).
• Automazione: carico, scarico e ritorno pezzi completamente automatizzati.
• Efficienza ciclo: doppio scarico pallet per ridurre i tempi di circolazione (circa 180 s per ciclo).
• Sicurezza operativa: separazione fogli automatica e sensori di rilevamento lamiera per evitare errori di carico.
• Interfaccia: controllo tramite touch screen per gestione operativa e monitoraggio.
• Meccanica di sollevamento: sistema a pignone e catena per movimentazione dei pallet.
