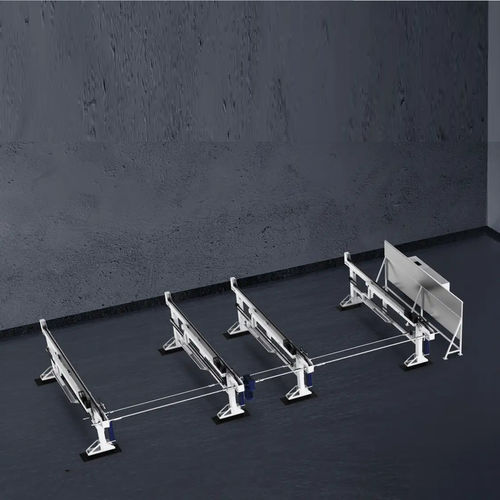

Sistema di carico semiautomatico M-Loader series

Panoramica
L'M-Loader è un dispositivo di caricamento ausiliario progettato per l'integrazione con macchine della serie M (modelli M2, M3, M5). Automatizza il caricamento di tubi tondi, quadri e rettangolari, channel steel e travi a I per sistemi di taglio o movimentazione.

Vantaggi principali

• Ingombro ridotto: dimensione del modulo ridotta di circa il 30% rispetto alla generazione precedente, ottimizzando lo spazio in stabilimento.
• Allarmi intelligenti e caricamento a metà ciclo: allarmi per mancanza di materiale e possibilità di caricare durante il ciclo per garantire continuità operativa.
• Alta capacità di carico: carico massimo braccio robotico 1,2 t; capacità di stoccaggio massima variabile in base alla configurazione (la pagina riporta 1.800 kg e fino a 4,8 t in sezioni diverse).
• Basso tasso di guasto: azionamento a doppia catena per funzionamento stabile e minore incidenza di guasti.
• Ampia gamma di dimensioni supportate: supporta tubi tondi Φ25–Φ340 mm e tubi quadri □25–□340 mm (la gamma esatta dipende dal modello/configurazione).
• Alta percentuale di successo nel caricamento: il costruttore indica fino al 100% di successo nel caricamento con corretta configurazione.

Modelli compatibili e varianti

• Varianti M-Loader: M-Loader2-65, M-Loader3-65, M-Loader3-92, M-Loader3-120, M-Loader5-120.
• Modelli macchina compatibili: ad esempio M2-65-35, M2-65-65 e altre macchine della serie M.

Specifiche tecniche

• Modelli compatibili: M2-65-35, M2-65-65 (e varianti M-Loader elencate).
• Numero di stazioni: 6 stazioni per tubi Φ > 90 mm; 11 stazioni per tubi Φ <= 90 mm (dipende dal modello).
• Tipi di pezzi caricabili: tubi tondi, tubi quadri, tubi rettangolari; channel steel; travi a I.
• Intervalli dimensioni: esempi a pagina: tondi Φ20–Φ220 mm e Φ25–Φ340 mm; quadri □20–□220 mm e □25–□340 mm — l'intervallo esatto dipende dalla variante scelta.
• Tubi rettangolari: lato ≥ 20 mm (limiti dipendenti dal modello).
• Channel / I-beams: channel 5#–14# (15#–22# opzione Open Chuck); I-beams 10#–14# (15#–22# opzione).
• Peso max per prelievo: 300 kg.
• Capacità massima di stoccaggio: esempi 1.800 kg; altre sezioni indicano fino a 4,8 t a seconda della configurazione.
• Carico massimo braccio robotico: 1,2 t.
• Azionamento: doppia catena per ridurre i guasti; supporta caricamento a metà ciclo e allarmi di mancanza materiale.

Note
Tutte le informazioni prodotto sul sito sono a titolo indicativo; i parametri e le gamme supportate dipendono dalla variante M-Loader e dall'integrazione macchina e devono essere confermati sulla documentazione prodotto reale.
