Tubo di sollevamento T-Loader series

Panoramica

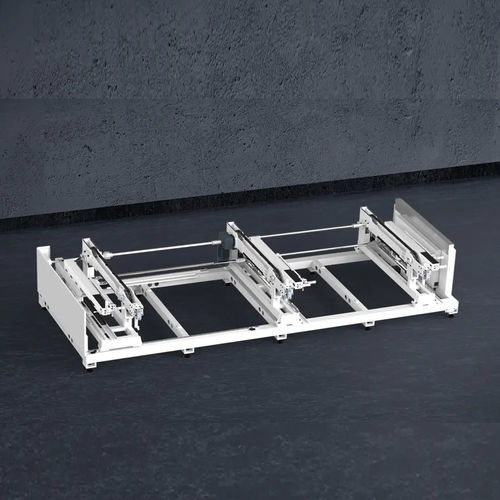

Il T-Loader è un dispositivo di carico ausiliario per i sistemi di taglio laser per tubi della serie Bodor T (modelli T2 e T3). Automatizza il caricamento di tubi rotondi, quadrati e rettangolari per incrementare la produttività, ridurre i tempi di caricamento e aumentare il livello di automazione.

Caratteristiche principali

• Allarmi intelligenti — rilevamento di carenza materiale e allarmi di caricamento a metà ciclo per garantire l'alimentazione continua e la continuità di processo.
• Ingombro ridotto — dimensione del modulo ridotta di circa il 30% rispetto alla generazione precedente.
• Maggiore capacità di carico — carico robotico fino a 1,2 t; capacità massima di stoccaggio fino a 4,8 t (dichiarazione generale).
• Basso tasso di guasti — azionamento a doppia catena per operazione semplificata e maggiore affidabilità.
• Ampia gamma dimensionale — supporta tubi rotondi, quadrati e rettangolari secondo le gamme indicate nelle specifiche di modello.
• Alto tasso di successo del caricamento — il progetto può garantire fino al 100% di successo del caricamento nelle condizioni descritte.

Compatibilità / Applicazione

• Progettato come caricatore ausiliario per i sistemi di taglio laser della serie Bodor T (T2 e T3).
• Varianti tipiche: T-Loader2-65, T-Loader2-92, T-Loader3-65, T-Loader3-92.

Note

• Alcune capacità e gamme dimensionali sono fornite come dichiarazioni generali (es. Φ25–Φ340 mm), mentre le tabelle tecniche per modelli specifici possono riportare gamme alternative (es. Φ20–Φ220 mm); fare riferimento alle specifiche tecniche per la configurazione scelta.
• Esempi di dati modello presenti nella pagina: numero di stazioni 11 (Φ ≤ 90) o 6 (Φ > 90); peso massimo per tubo 300 kg; capacità di stoccaggio esempio 1800 kg per la configurazione illustrata.
• Tutte le informazioni sono indicative; i valori finali dipendono dal modello e dalla configurazione selezionati.

Caratteristiche / specifiche tecniche

• Nome prodotto: T-Loader
• Compatibilità: T2, T3 (serie Bodor T)
• Tipi di tubi supportati: rotondi, quadrati, rettangolari
• Gamma generale supportata: tubi rotondi Φ25–Φ340 mm; tubi quadrati 25×25–340×340 mm (vedere tabella modello per varianti)
• Carico massimo braccio robotico (generale): 1,2 t
• Capacità massima di stoccaggio (generale): 4,8 t
• Peso massimo tubolare (esempio modello): 300 kg
• Capacità di stoccaggio esempio (modello): 1800 kg
• Trasmissione: doppia catena
• Ingombro modulo: riduzione di circa il 30% vs generazione precedente
• Tasso di successo di carico: fino al 100% (secondo le indicazioni prodotto)
