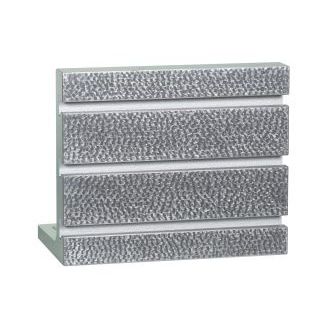

Squadra di fissaggio di bloccaggio

90°per ghisa

Idonea all’utilizzo come attrezzo di serraggio di precisione in macchine utensili, piani di riscontro e strumenti di misura a coordinate. Costruzione / Design Corpo in ghisa rigido. Con intagli di serraggio nella superficie d’appoggio. Tipo BS, intagli di serraggio nella superficie d’appoggio >2-facce precise, Nr. 65001. >Tutte le facce precise, Nr. 65021 (senza imagine). Tipo BN, scanalatura di serraggio a “T” secondo DIN 650 nella superficie di serraggio >2-facce precise, Nr. 65101. >Tutte le facce precise, Nr. 65121. Lavorazione >2-facce precise, Facoltativamente, superfici di appoggio e di serraggio sono delle indicate precisioni piane e lavorate finemente all’angolo 90°. Le facce laterali sono rifinite. >Tutte le facce precise, Superfici d’appoggio, di serraggio e le strette facce esterne facoltativamente sono delle indicate precisioni piane, parallele e lavorate finemente all’angolo 90°. Precisione >JFA precisione II: 0,020 mm, rettificato finemente >JFA precisione I: 0,008 mm, grattato finemente >JFA precisione I+: 0,004 mm, particolarmente grattato finemente >JFA precisione I++: grattato finemente
