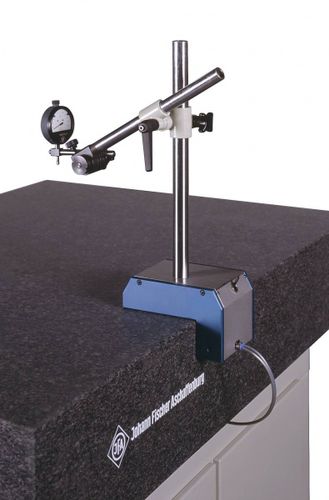

Apparecchio di misura di linearità LL

di surperficiedi planaritàelettronico

Strumento ideato per controllare linearità e parallelismo di facce verticali e orizzontali. Costruzione Lo stativo guida se stesso pneumaticamente sulla faccia superiore e una faccia esterna (p.es. un piano di riscontro). Tensione di vuoto anteriore garantisce una guida stabile per l’esecuzione delle misurazioni. Il movimento manuale è resistente all’usura e praticamente senza resistenza. Per il serraggio dello stativo l’aria di una faccia è spenta. Precisione È possibile raggiungere precisioni fino a 0,001 / 1000mm. Colonna verticale e braccio trasversale Colonna verticale e braccio trasversale con diametri grandi. Il braccio trasversale può essere ruotato e teso da zero a 360°. Il braccio trasversale può essere agitato sopra e sotto. Può essere posizionato sia nell’asse proprio sia nell’asse della colonna verticale. Per lo spostamento e il posizionamento si usano due sistemi di comando. Porta comparatore Il sostegno del comparatore ha un tastatore elettronico con un gambo di diametro di 8 mm. Richieste La planarità delle due facce dovrebbe essere 0,05 mm. Per il funzionamento dello stativo è previsto un elemento aria-vuoto. Aria compressa pre-filtrata a una pressione di almeno 5 bar è necessario.
