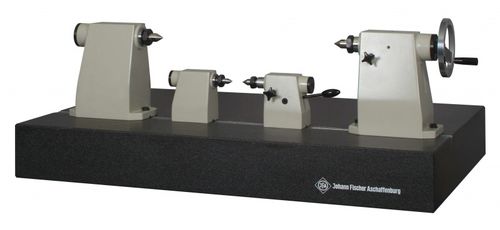

Controtesta

Ideato per l’uso in scanalature a “T” di guida e serraggio di banchi di misura e pianti di riscontro. Adatto per l’integrazione di pezzi di lavoro di rotazione simmetrica. Design Il corpo delle contropunte è in ghisa. La superficie d’appoggio è grattata finemente. Il cannotto e le punte 60° cambiabili sono in acciaio indurito. Una contropunta è con un cannotto fisso, un altro con un cannotto fissabile e regolabile assialmente. Le contropunte sono regolabili in scanalature a “T”, misura nominale seconde DIN 650. Fino a un’altezza delle punte di 300 mm le contropunte sono tese da un eccentrico. Per le altezze di 250 e 300 mm ci sono anche vite per scanalatura a “T”. Da un’altezza di 400 mm le contropunte sono esclusivamente attrezzate con vite per scanalatura a “T”. Esecuzione con leva a mano Il cannotto di una contropunta è di sovrappressione a molla e può essere regolato tramite una leva a mano. Fino a un’altezza della punta di 300 mm. Esecuzione con manovella Il cannotto di una contropunta è regolabile tramite un impulso autobloccante utilizzando una manovella. In particolare adatta per il serraggio sensibile di provini che possono essere deformati facilmente o per provini pesanti. Precisione Parità d’altezza e parità di facce delle assi del cannotto tra loro, alla faccia di misura del basamento e alla guida verticale delle scanalature a “T” di guida e serraggio: 0,002 mm, esecuzione con leva a mano, Nr. 312 01 0, esecuzione con manovella, Nr. 314 01 0 0,012 mm, esecuzione con leva a mano, Nr. 312 11 0, esecuzione con manovella, Nr. 314 11 0
