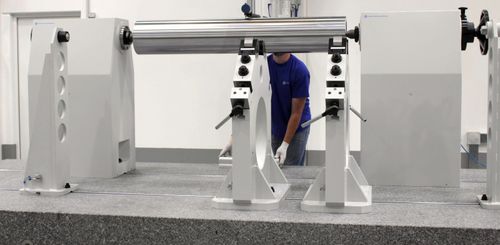

Sistema di misurazione di concentricità

a calibroper tubiper albero

Per diametri del supporto con blocchetti di riscontro diversi. Per misurazioni concentricità di alta precisione di pezzi di rotazione simmetrica come cilindri, alberi o tubi. La costruzione di JFA blocchi a rullo è concepita per l’integrazione di pezzi di una tonnellata di peso. Questi strumenti di misura sono inoltre usabili in combinazione con contropunte e con teste. Costruzione – Struttura rigida portarulli I corpi di base sono in ghisa o acciaio, i portarulli sono in acciaio. Parallelismo del corso dei rulli induriti fino a 0,002 mm. Con rettificate scanalature a “T” indurite. I blocchi a rulli sono fissabili e regolabili in scanalature a “T” di guida e di serraggio. Costruzione – Struttura portarulli su cuscinetti flottanti La struttura portarulli è su cuscinetti flottanti in senso trasversale rispetto all’asse del pezzo. La struttura è come già descritto più sopra. Questi blocchi a rulli si usano quando la lunghezza e il peso dei pezzi richiedono l’inserimento a più di due punti di supporto. Rendono possibile che i pezzi nella rotazione di 0 – 360°seguono un errore di concentricità dei supporti al lato. Errori di concentricità sono misurabili. È eliminata la deflessione dei pezzi. Installazione del diametro del supporto con blocchetto di riscontro Con l’aiuto di blocchetti di riscontro i portarulli si lasciano preimpostare secondo diametri conosciuti cosicché pezzi con diametri esterni diversi possono essere allineati con alta precisione nonché allo stesso livello e simmetricamente all’asse ideale.
