Indicatore digitale meroVIEW

display LCDda montare su pannelloUSB

Descrizione
Il JUMO meroVIEW è un indicatore digitale multifunzione con capacità PLC integrata, progettato per il monitoraggio e il controllo dei processi in modo flessibile. Interfaccia utente e hardware possono essere personalizzati con moduli opzionali di I/O e comunicazione per visualizzare e trattare le variabili richieste.

Descrizione breve
Indicatore digitale multifunzione con funzione PLC (JUMO meroVIEW).

Disponibilità
Disponibile

Alimentazione (Varianti)

• AC 110 a 240 V +10/-15 %, 48 a 63 Hz
• AC/DC 24 V +10/-15 %, 48 a 63 Hz

Punti chiave

• Elevata connettività delle interfacce per integrazione di campo e rete
• Configurazione e utilizzo intuitivi tramite visualizzazione in testo chiaro
• Avviamento rapido e semplice con schede opzione modulari

Dati tecnici (sintesi)

• Ingressi: Ingresso analogico, ingresso digitale; opzionale: ingressi analogici, digitali e di conteggio aggiuntivi (12,5 kHz)
• Uscite: 2 relè (contatto normalmente aperto) standard; opzionali: uscite analogiche, relè (NA/NC), relè a stato solido, uscite logiche (0/14 V o 0/24 V) e uscite a collettore aperto

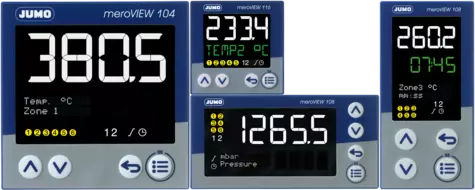

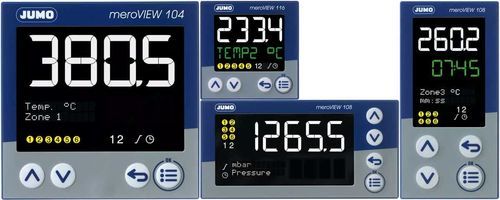

• Formati: 116 (48 × 48 mm), 108H (48 × 96 mm), 108Q (96 × 48 mm), 104 (96 × 96 mm)
• Interfacce: USB host, USB device (setup); opzionale: RS485 (Modbus RTU master/slave), Ethernet (Modbus TCP master/slave), dispositivo PROFINET
• Display: Due display LCD con 18 segmenti ciascuno; visualizzazione in chiaro per menu, parametri e informazioni di processo (visualizzazione testo non disponibile su JUMO meroVIEW 116)
• Connessioni: Morsettiere rimovibili con PUSH IN
• Caratteristiche speciali: Design modulare con schede opzione; funzioni matematiche e logiche; compatibilità ST-code per funzioni di controllo; contatori hardware veloci (12,5 kHz); memoria min/max, funzione hold e tara; uscite logiche in grado di alimentare trasmettitori a 2 fili; ritardo di avvio e funzioni di reset

Vantaggi per il cliente

• Formati multipli per adattamento ottimale al foro quadro e all'applicazione
• Massima flessibilità applicativa grazie a numerose opzioni di ingresso
• Ampia gamma di uscite per controllo e segnalazione
• Integrazione semplice in sistemi superiori e subordinati tramite protocolli standard
• Riduzione dei tempi di messa in servizio e di esercizio grazie al menu personalizzabile

Caratteristiche / specifiche tecniche

• Modello: JUMO meroVIEW
• Tipi di ingressi: Analogico, digitale; ingressi di conteggio opzionali (12,5 kHz)
• Uscite standard: 2× relè (NA)
• Uscite opzionali: Uscite analogiche, relè aggiuntivi (NA/NC), relè a stato solido, uscite logiche (0/14 V o 0/24 V), collettore aperto
• Dimensioni pannello: 48×48 mm (116), 48×96 mm (108H), 96×48 mm (108Q), 96×96 mm (104)
• Comunicazione: USB (host/device); opzionale RS485 (Modbus RTU), Ethernet (Modbus TCP), PROFINET
• Display: 2× LCD a 18 segmenti, visualizzazione in chiaro per menu/parametri/processo
• Connessioni: Morsetti rimovibili PUSH IN
• Funzioni: Design modulare, funzioni matematiche/logiche, compatibilità ST-code, memoria min/max, hold/tare/reset
