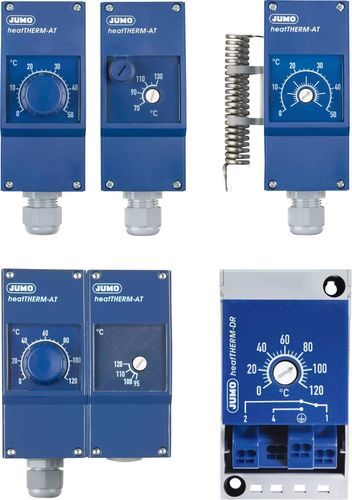

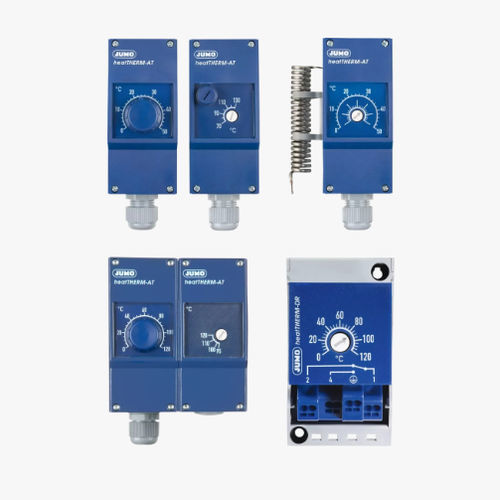

Termostato meccanico heatTHERM-AT and DR

SPDTper montaggio in superficieda parete

Panoramica
Il JUMO heatTHERM-DR (tipo di costruzione 7+8) è una variante di termostato da superficie con una sezione inferiore speciale per il montaggio su guida DIN (TH35) o a parete. Consente un'installazione semplice in quadri di controllo e involucri secondo DIN EN 60715.

Punti chiave

• Tecnologia di connessione PUSH IN
• Alta precisione del punto di commutazione
• Varie applicazioni: termostato, monitor, limitatore di sicurezza

Introduzione al prodotto / Caratteristiche

• Termostato da superficie per applicazioni industriali e di automazione degli edifici
• Disponibile come termostato singolo e doppio; termostato ambiente; termostato per montaggio su guida DIN; monitor temperatura gas di scarico
• Variante DR con sezione inferiore speciale per montaggio rapido su guida DIN TH35 o a parete

Dati tecnici generali (tabella)
Versioni: Controllore di temperatura (TR), Monitor di temperatura (TW), Monitor di temperatura di sicurezza (STW), Limitatore di temperatura di sicurezza (STB)
Capacità di commutazione: 16 A, 230 V
Elementi di commutazione: Interruttore a scatto unipolare
Campo massimo di controllo/valore limite: 350 °C
Tipo di protezione: IP40 standard, IP54 opzionale
Campi di applicazione: Automazione degli edifici, settore del riscaldamento, settore della climatizzazione, quadri di controllo (DR), ingegneria meccanica generale
Approvazioni: DIN, UL, PED, EAC
Riepilogo caratteristiche: Termostato singolo e doppio; termostato ambiente; termostato per montaggio su guida DIN; monitor temperatura gas di scarico

Specifiche tecniche

• Tipi di design: heatTHERM-AT e heatTHERM-DR (DR = sezione inferiore speciale per montaggio su guida DIN o a parete)
• Montaggio: Montaggio a superficie; variante DR compatibile con guida DIN TH35
• Tecnologia di connessione: PUSH IN
• Capacità di commutazione: 16 A a 230 V
• Elemento di commutazione: Interruttore a scatto unipolare
• Valore massimo di controllo/limite: fino a 350 °C
• Classe di protezione: IP40 standard, IP54 opzionale
• Approvazioni: DIN, UL, PED, EAC
• Applicazioni tipiche: Automazione degli edifici, riscaldamento, climatizzazione, quadri di controllo, ingegneria meccanica
