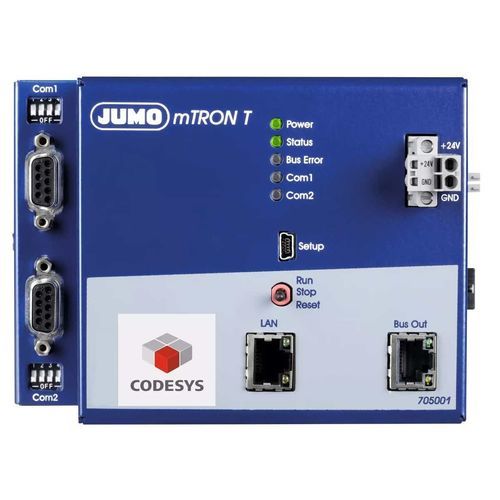

Controllore di processo modulare mTRON T

a multiple usciteprogrammabilerobusto

Panoramica
L'unità di elaborazione centrale contiene la mappa di processo dell'applicazione e gestisce i dati di configurazione e parametri dell'intero sistema. Nove generatori di programma e ampie funzioni di monitoraggio dei valori limite sono disponibili per compiti di controllo individuali.

Punti salienti

• Mappatura del processo per 30 moduli di ingresso e uscita
• Software per avvio rapido
• Accesso ai valori di processo tramite server web integrato

Caratteristiche principali

• 9 generatori di programma
• Esteso monitoraggio dei valori limite (64 funzioni)
• PLC secondo IEC 61131-3 (CODESYS V3.5)
• Server OPC (OPC-DA, in combinazione con PLC CODESYS V3.5)
• Modulo matematica e logica
• Plug and Play durante la sostituzione dei moduli di ingresso e uscita
• RAM con alimentazione a batteria e orologio reale
• Alimentazione e cablaggio rapido dell'alimentazione e del bus di sistema tramite semplice innesto dei moduli

Dati tecnici — Dati tecnici generali
Interfacce: dispositivo USB; Ethernet con server web integrato; bus di sistema RJ45 (Bus Out); 2 fieldbus (opzionali). Caratteristiche speciali: mappatura del processo fino a 30 moduli di ingresso e uscita; server web integrato; 64 funzioni di monitoraggio dei valori limite; PLC secondo IEC 61131-3 (CODESYS V3.5); server OPC (OPC-DA, in combinazione con PLC CODESYS V3.5); 9 generatori di programma; modulo matematica e logica; Plug and Play durante la sostituzione dei moduli I/O; RAM con alimentazione a batteria; orologio reale; alimentazione; cablaggio rapido dell'alimentazione e del bus di sistema tramite semplice innesto dei moduli. Custodia: robusto involucro metallico per montaggio su guida DIN nell'armadio di controllo. Omologazioni: UL, DNV GL. Temperatura ambiente: -20 a +55 °C. Dimensioni (L × A × P): 135 mm × 101 mm × 67.1 mm (senza elementi di collegamento). Tipo di protezione: IP20, secondo DIN EN 60529. Assorbimento di corrente: Max. 350 mA (a DC 19.2 V) assorbimento dei moduli installati in file.

Caratteristiche / specifiche tecniche

• Interfacce: dispositivo USB; Ethernet con server web integrato; bus di sistema RJ45 (Bus Out); 2 fieldbus (opzionali)
• Mappatura del processo: fino a 30 moduli di ingresso e uscita
• Monitoraggio dei valori limite: 64 funzioni
• PLC: IEC 61131-3 (CODESYS V3.5)
• Server OPC: OPC-DA (in combinazione con PLC CODESYS V3.5)
• Generatori di programma: 9
• Memoria: RAM con alimentazione a batteria; orologio reale
• Custodia: robusto involucro metallico per montaggio su guida DIN
• Omologazioni: UL, DNV GL
• Temperatura di esercizio: -20 a +55 °C
• Dimensioni: 135 mm × 101 mm × 67.1 mm (senza elementi di collegamento)
• Classe di protezione: IP20 (DIN EN 60529)
• Assorbimento max.: 350 mA (a DC 19.2 V)
