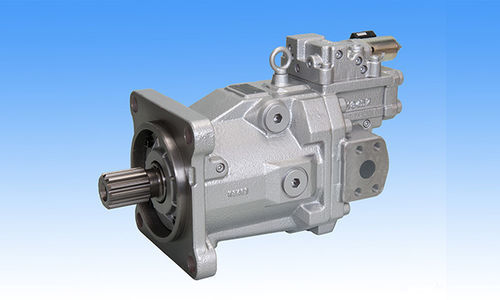

Motore idraulico a pistoni assiali M7V series

ad alta velocitàad alta pressionecon riduttore

Panoramica
Le serie M7V / M7X sono motori a pistoni assiali con piastra inclinabile, disponibili a portata variabile o fissa, progettati per funzionare in condizioni di alta pressione e alta velocità. Sfruttando le tecnologie Kawasaki sviluppate per pompe/motori a piastra inclinabile, questi motori offrono prestazioni elevate su un ampio intervallo di velocità, dal regime molto basso all'alta velocità, prestazioni prima tipiche dei motori ad asse inclinato. Le dimensioni di installazione (misura di montaggio, dentatura di uscita) e le filettature seguono standard internazionali come ISO o SAE, permettendo l'uso con riduttori o accoppiamenti standard.

Caratteristiche

• Avviamento regolare e funzionamento stabile a velocità molto bassa
• Prestazioni ad alta velocità paragonabili ai motori ad asse inclinato
• Dimensioni compatte che facilitano l'installazione
• Alta affidabilità e lunga durata per le specifiche ad alta pressione
• Varie opzioni di controllo come controllo elettrico o a pressione

Specifiche (tabella estratta)
Modello | M7V: 85 / 112 / 160 / 212 | M7X: 85 / 112 / 160
Corsa/volume (cm3) q max | M7V: 68-88.5 / 90-112 / 128-160 / 170-215 | M7X: 90 / 112 / 160
Corsa/volume (cm3) q min | M7V: 0-68 / 0-90 / 0-128 / 0-170 | M7X: - / - / -
Pressione (MPa) nominale | 42 (tutti i modelli elencati)
Pressione (MPa) picco | 50 (tutti i modelli elencati)
Velocità max (min-1) a q max | M7V: 3,900 / 3,550 / 3,100 / 2,900 | M7X: 4,500 / 3,550 / 3,100
Velocità max (min-1) a q < 0.6 qmax | M7V: 6,150 / 5,600 / 4,900 / 4,600 | M7X: - / - / -
Peso (approx.) (kg) | M7V: 39 / 46 / 65 / 90 | M7X: 26 / 34 / 45

Curva di controllo
Vengono forniti esempi di curve di controllo per la serie (più figure illustrano le caratteristiche tipiche di controllo).

Applicazioni

• Terne
• Bulldozer
• Terne (backhoe loaders)
• Caricatori cingolati
• Camion ribaltabili
• Trapani cingolati / battipali
• Gru (cingolate / fuoristrada)
• Gru montate su autocarro
• Compressori statici
• Stenditrici per asfalto
• Carrelli elevatori
• Telehandler
• Atomizzatori
• Combine
• Macchine forestali

Caratteristiche / specifiche tecniche

• Tipo di prodotto: Motori a pistoni assiali (piastra inclinabile)
• Serie / denominazione modello: Serie M7V / M7X
• Intervalli di cilindrata (cm3): M7V gruppi qmax: 68-88.5, 90-112, 128-160, 170-215; M7X: 90, 112, 160
• Intervalli di cilindrata minima (cm3): M7V: 0-68, 0-90, 0-128, 0-170; M7X: non applicabile
• Pressione nominale: 42 MPa
• Pressione di picco: 50 MPa
• Velocità max a qmax (min-1): M7V fino a 3,900 / 3,550 / 3,100 / 2,900 a seconda della cilindrata; M7X fino a 4,500 / 3,550 / 3,100
• Velocità max a q < 0.6 qmax (min-1): M7V fino a 6,150 / 5,600 / 4,900 / 4,600 a seconda della cilindrata; M7X non specificato
• Peso appross. (kg): M7V: 39 / 46 / 65 / 90; M7X: 26 / 34 / 45
• Opzioni di controllo: controllo elettrico o a pressione
• Installazione: dimensioni di montaggio, dentatura di uscita e filetti conformi a standard internazionali (ISO / SAE)
