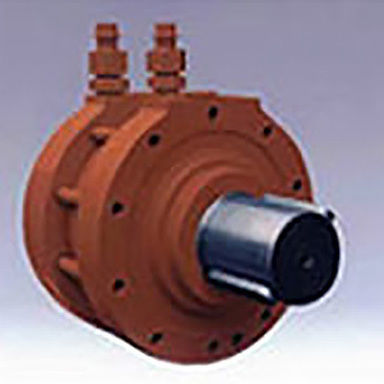

Attuatore idraulico HR seriesrotativoper stampaggio a pressioneper l'industria plastica
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- idraulico
- Movimento
- rotativo
- Applicazioni
- per l'industria plastica, per stampaggio a pressione
- Altre caratteristiche
- con forza elevata
- Pressione
69 bar, 137 bar
(1.000,76 psi, 1.987,02 psi)- Coppia
Max.: 4.805 Nm
(3.543,986 ft.lb)Min.: 226 Nm
(166,689 ft.lb)- Angolo di rotazione
100 °, 190 °, 280 °
Descrizione
Panoramica
L'attuatore rotativo Kawasaki trasforma la pressione idraulica in un movimento rotativo alternato su un arco fino a 280° di corsa totale, eliminando la necessità di collegamenti esterni complessi. Sono disponibili varianti speciali con arresti esterni e valvole ammortizzatrici per il controllo in finecorsa.
Caratteristiche
Specifiche
Modello | HR-08S-04 | HR-11S-06 | HR-15S-08 | HR-20S-10 | HR-20S-18 | HR-08D-04 | HR-11D-06 | HR-15D-08
Spostamento/rad. (cm3/rad) | 20.8 | 57.3 | 154 | 438 | 755 | 41.6 | 115 | 308
Corsa totale albero (rad (°)) | 4.9 (280) | 4.9 (280) | 4.9 (280) | 3.3 (190) | 3.3 (190) | 1.7 (100) | 1.7 (100) | 1.7 (100)
Pressione (MPa) | 13.7 | 13.7 | 13.7 | 13.7 | 6.9 | 13.7 | 13.7 | 13.7
Coppia nominale (N·m) | 226 | 628 | 1.716 | 4.805 | 3.972 | 510 | 1.422 | 3.825
Applicazioni
Specifiche tecniche
L'attuatore rotativo Kawasaki trasforma la pressione idraulica in un movimento rotativo alternato su un arco fino a 280° di corsa totale, eliminando la necessità di collegamenti esterni complessi. Sono disponibili varianti speciali con arresti esterni e valvole ammortizzatrici per il controllo in finecorsa.
Caratteristiche
- Fornisce coppia elevata senza meccanismi di collegamento ingombranti.
- Disponibile in versioni speciali con arresto esterno e valvola ammortizzatrice per il controllo della posizione finale.
Specifiche
Modello | HR-08S-04 | HR-11S-06 | HR-15S-08 | HR-20S-10 | HR-20S-18 | HR-08D-04 | HR-11D-06 | HR-15D-08
Spostamento/rad. (cm3/rad) | 20.8 | 57.3 | 154 | 438 | 755 | 41.6 | 115 | 308
Corsa totale albero (rad (°)) | 4.9 (280) | 4.9 (280) | 4.9 (280) | 3.3 (190) | 3.3 (190) | 1.7 (100) | 1.7 (100) | 1.7 (100)
Pressione (MPa) | 13.7 | 13.7 | 13.7 | 13.7 | 6.9 | 13.7 | 13.7 | 13.7
Coppia nominale (N·m) | 226 | 628 | 1.716 | 4.805 | 3.972 | 510 | 1.422 | 3.825
Applicazioni
- Macchine per materie plastiche e pressofusione
Specifiche tecniche
- HR-08S-04 — Spostamento: 20.8 cm3/rad; Corsa totale albero: 4.9 rad (280°); Pressione: 13.7 MPa; Coppia nominale: 226 N·m
- HR-11S-06 — Spostamento: 57.3 cm3/rad; Corsa totale albero: 4.9 rad (280°); Pressione: 13.7 MPa; Coppia nominale: 628 N·m
- HR-15S-08 — Spostamento: 154 cm3/rad; Corsa totale albero: 4.9 rad (280°); Pressione: 13.7 MPa; Coppia nominale: 1.716 N·m
- HR-20S-10 — Spostamento: 438 cm3/rad; Corsa totale albero: 3.3 rad (190°); Pressione: 13.7 MPa; Coppia nominale: 4.805 N·m
- HR-20S-18 — Spostamento: 755 cm3/rad; Corsa totale albero: 3.3 rad (190°); Pressione: 6.9 MPa; Coppia nominale: 3.972 N·m
- HR-08D-04 — Spostamento: 41.6 cm3/rad; Corsa totale albero: 1.7 rad (100°); Pressione: 13.7 MPa; Coppia nominale: 510 N·m
- HR-11D-06 — Spostamento: 115 cm3/rad; Corsa totale albero: 1.7 rad (100°); Pressione: 13.7 MPa; Coppia nominale: 1.422 N·m
- HR-15D-08 — Spostamento: 308 cm3/rad; Corsa totale albero: 1.7 rad (100°); Pressione: 13.7 MPa; Coppia nominale: 3.825 N·m
