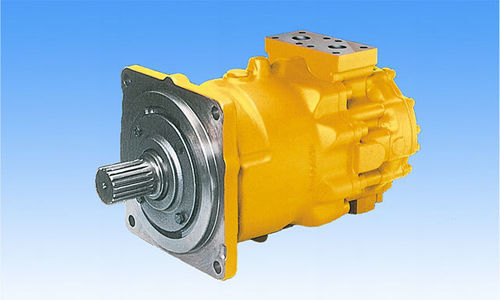

Motore idraulico a pistoni assiali M3 series

a velocità bassacon riduttorea cilindrata fissa

Panoramica del prodotto
La serie M3X comprende motori a pistoni assiali a cilindrata fissa con piastra inclinata per applicazioni mobili.
La serie M3B comprende motori a pistoni assiali a cilindrata variabile con piastra inclinata per applicazioni su verricello.
Questi motori offrono una buona capacità di autoadescamento e un'elevata efficienza di avviamento, sviluppati sulla base della nostra pluriennale esperienza e tecnologia acquisita in pompe e motori a piastra inclinata.
Combinando la serie di riduttori RG con le serie M3X / M3B è possibile coprire capacità maggiori.

Caratteristiche

• Prestazioni superiori a basse velocità
• Caratteristiche di avviamento regolari
• Varie opzioni di controllo della cilindrata
• Capacità maggiore possibile con i riduttori della serie RG

Curva di controllo
Le curve riportate sopra sono esempi di curve di controllo.

Applicazioni

• Perforatrici cingolate / Martinetti per pali
• Autogru (cingolate / fuoristrada)
• Frantoi
• Macchine per materie plastiche e pressofusione
• Macchine per scavo gallerie
• Navi da carico
• Navi petroliera
• Unità offshore

Specifiche (serie M3X)
Model | M3X200 | M3X280 | M3X530 | M3X800
Cilindrata (cm3) | 195 | 280 | 533 | 800
Pressione nominale (MPa) | 29.4 (tutti i modelli)
Pressione massima (MPa) | 34.3 (tutti i modelli)
Velocità max (min-1) | 1.900 | 1.700 | 1.400 | 1.200

Specifiche (serie M3B)
Model | M3B200 | M3B280 | M3B530 | M3B800
Cilindrata q max (cm3) | 195 | 280 | 533 | 800
Cilindrata q min (cm3) | 106 | 93 | 178 | 267
Pressione nominale (MPa) | 32 (M3B200) ; 29.4 (M3B280 / M3B530 / M3B800)
Pressione massima (MPa) | 35 (M3B200) ; 34.3 (M3B280 / M3B530 / M3B800)
Velocità max a q max (min-1) | 1.900 | 1.700 | 1.400 | 1.200
Velocità max a q min (min-1) | 2.400 | 2.200 | 1.700 | 1.500

Specifiche (Combinato con la serie RG)
Model | M3X200-RG03S6.0 | M3X280-M3B280-RG06S6.4 | M3X530-M3B530-RG10S6.4 | M3X800-M3B800-RG16S6.4
Rapporto di riduzione | 6.0 | 6.4 | 6.4 | 6.4
Cilindrata totale (cm3) | 894 | 1.587 | 3.104 | 4.717
Pressione (MPa) | 20.6 (tutti i modelli combinati)
Velocità max (min-1) | 270 | 190 | 150 | 130

Caratteristiche / Specifiche tecniche

• Serie: M3X (cilindrata fissa) e M3B (cilindrata variabile)
• Gamma di cilindrata (unità singola): 195 cm3 a 800 cm3 (per modello)
• Pressione nominale M3X: 29.4 MPa; Pressione massima: 34.3 MPa
• Velocità max M3X: fino a 1.900 min-1 a seconda del modello
• Gamma q max M3B: 195 a 800 cm3; q min: 93 a 267 cm3
• Pressione nominale M3B: 32 MPa (M3B200) e 29.4 MPa (altri modelli M3B); Pressione max M3B: 35 MPa (M3B200) e 34.3 MPa (altri)
• Velocità max M3B: fino a 2.400 min-1 a q min (dipendente dal modello)
• Opzioni combinate con ingranaggi RG disponibili per aumentare la cilindrata totale e adattare i rapporti (es.: rapporti 6.0–6.4)
• Cilindrate totali tipiche dei modelli combinati mostrate da 894 cm3 fino a 4.717 cm3
