Motore per applicazioni idrauliche HMKB

a velocità regolabilead alta coppiaad alto rendimento

Panoramica

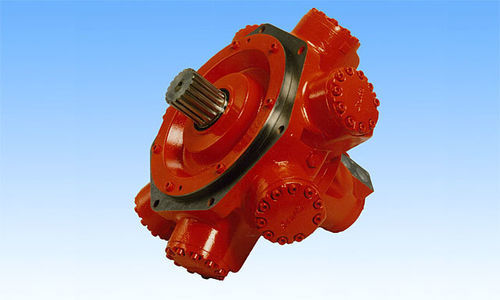

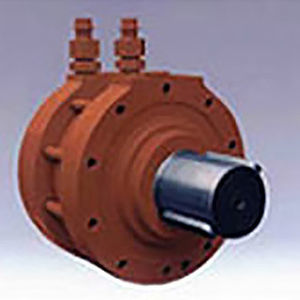

I motori a pistoni radiali Staffa, a bassa velocità e ad alta coppia, sono ampiamente utilizzati per gli azionamenti a vite nelle applicazioni di stampaggio a iniezione e per macchine da ponte. La costruzione è semplice: i pistoni radiali agiscono direttamente sulla camma eccentrica. I motori a 2 velocità con valvole dispongono di due spostamenti preimpostati che possono essere scelti tra un'ampia gamma per soddisfare requisiti applicativi specifici. I motori a 3 velocità offrono tre spostamenti preimpostati. La gamma comprende le serie HMKB/HMKC, HMB/HMC (motori standard), HPB/HPC (versione potenziata di HMB/HMC) e HMF (motori a 3 velocità).

Caratteristiche

• Motori a velocità fissa e variabile (disponibili in 1, 2 o 3 velocità)
• Costruzione semplice e robusta
• Lunga vita operativa
• Alta efficienza
• Controllo della potenza costante tramite valvole CHP disponibile

Specifiche (per serie / modello)
HMKB (Corsa fissa, 1 velocità)
Tipi di modello: 046 / 075 / 100 / 200
Corsa (cm3): 745 / 1.281 / 1.510 / 3.087
Pressione nominale: 20,6 MPa
Pressione massima: 24,5 MPa
Velocità massima (min-1) a pressione nominale: 250 / 220 / 200 / 130

HMB (Corsa fissa, 1 velocità)
Tipi di modello: 010 / 030 / 030 (FM3) / 045 / 060 / 080 / 100
Corsa (cm3): 188 / 442 / 492 / 700 / 983 / 1.344 / 1.639
Pressione nominale: 20,7 MPa (per i modelli più piccoli) e 25,0 MPa (per i modelli più grandi)
Pressione massima: 24,1 MPa (piccoli) e 29,3 MPa (grandi)
Velocità massima (min-1) a pressione nominale: 500 / 450 / 450 / 400 / 300 / 300 / 250
Potenza (kW) nominale: 25 / 42 / 52 / 60 / 80 / 100 / 110

Famiglia H M / H D B (tipi HMB maggiori)
Tipi di modello: 125 / 150 / 150 (FM3) / 200 / 200 (FM3) / 270 / 325
Corsa (cm3): 2.050 / 2.470 / 2.470 / 2.470 / 3.087 / 4.310 / 5.310
Pressione nominale: 25,0 MPa
Pressione massima: 29,3 MPa
Velocità massima (min-1) a pressione nominale: 220 / 220 / 168 / 175 / 135 / 125 / 100
Potenza (kW) nominale: 100 / 115 / 115 / 130 / 130 / 140 / 140

HMHDB / tipi HMB molto grandi
Tipi di modello: 400 / 500
Corsa (cm3): 6.800 / 8.000
Pressione nominale: 25,0 MPa (per 400) e 19,0 MPa (per la colonna 500 HMB)
Pressione massima: 29,3 MPa (400) e 22,7 MPa (500 colonna HMB)
Velocità massima (min-1) a pressione nominale: 120 / 100
Potenza (kW) nominale: 190 / 170

HPB (Corsa fissa, 1 velocità)
Esempi di modelli: 060 (FM3/FM4) / 080 (FM3/FM4) / 100 (FM3/FM4) / 125 (FM3) / 150 / 200 / 270 / 325 (varie varianti FM)
Corsa (cm3): 983 / 1.344 / 1.600 / 2.050 / 2.470 / 3.087 / 4.310 / 5.310 (a seconda della variante)
Pressione nominale: tipicamente 20,5–25,0 MPa a seconda del modello
Pressione massima: fino a 30,0 MPa per alcune varianti
Velocità massima (min-1) a pressione nominale: varia per modello (esempi: 450 / 490 / 340 / 430 / 270 / 365 / 215)
Potenza (kW) nominale: varia da ~115 fino a ~215 a seconda del modello e della variante FM

HMKC (Corsa variabile, 2 velocità)
Tipi di modello: 046 / 075 / 080 / 200 (esempi mostrati)
Corsa 100%: 745 / 1.241 / 1.475 / 3.087 (cm3)
Corsa 50%: 410 / 574 / 737 / 1.475 (cm3)
Pressione nominale: 20,6 MPa
Pressione massima: 24,5 MPa
Velocità massima (min-1): a q max: 300 / 220 / 200 / 130; a 0,5q max: 600 / 440 / 400 / 260; a q=0: 1.500 / 1.300 / 1.200 / 1.000

HMC (Corsa variabile, 2 velocità)
Tipi di modello: 030 / 045 / 080 (FM3/FM4) / 125 (FM3) (esempi)
Corsa 100%: 492 / 737 / 1.600 / 2.048 (cm3) a seconda del modello
Corsa 50%: 246 / 410 / 819 / 983 (cm3)
Pressione nominale: 20,7 MPa (alcuni) e 25,0 MPa (altri)
Pressione massima: 24,1 MPa (alcuni) e fino a 27,5 MPa (altri)
Velocità massima (min-1): a q max esempi: 450 / 450 / 270 / 365; a 0,5q max esempi: 600 / 600 / 500 / 515; a q=0: fino a 1.000
Potenza (kW) nominale: esempi 60 / 99 / 138 / 138 / 135 a seconda della variante

HPC (Corsa variabile, 2 velocità)
Esempio mostrato: modello 400 con corsa 6.555 cm3 (100%) e 3.590 cm3 (50%)
Pressione nominale: 25,0 MPa
Pressione massima: 27,5 MPa
Velocità massima (min-1): 220 a q max, 220 a 0,5q max, q=0 velocità 1.500
Potenza (kW) nominale: esempio 430 kW per la variante mostrata

HMF (Corsa variabile, 3 velocità)
Tipi di modello: 080 (FM3/FM4) / 200 (FM3/FM4) / 270 / 325 (esempi)
Corsa 100%: 1.600 / 3.087 / 4.588 / 5.326 (cm3)
Corsa 50%: 819 / 1.475 / 4.588 / 5.326 (cm3) a seconda della variante
Pressione nominale: 25,0 MPa
Pressione massima: 27,5 MPa
Velocità massima (min-1): esempi a q max: 270 / 365 / 175 / 230; a 0,5q max: 500 / 515 / 300 / 400; a q=0 fino a 1.000
Potenza (kW) nominale: esempi 138 / 138 / 250 / 250 / 189 a seconda della variante

Download / Documentazione
Catalogo del produttore e catalogo di serie disponibili in formato PDF (voci di catalogo indicate nella scheda prodotto).
