PLC compatto C6 SAFETY PLC

integratoEtherCATSIL 3

Panoramica

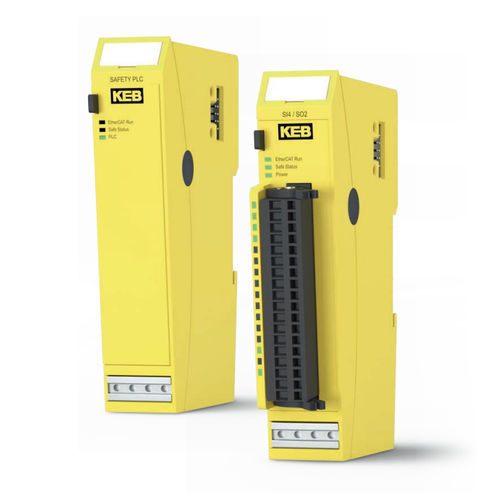

Funzioni di sicurezza per sistemi industriali innovativi: il C6 Safety PLC (controllore di sicurezza) e il modulo C6 Safety I/O gestiscono le attività legate alla sicurezza a livello di controllo e possono essere integrati nelle strutture EtherCAT esistenti. La comunicazione avviene tramite il protocollo di sicurezza certificato Safety over EtherCAT (FSoE). Qualsiasi slave FSoE (ad esempio moduli Safety I/O o inverter KEB con modulo di sicurezza) può essere gestito tramite il Safety PLC.

Vantaggi principali

• Safety PLC programmabile liberamente conforme a IEC 61508 SIL3 e DIN EN ISO 13849-1 PLe
• Blocchi funzione di sicurezza certificati
• Riduzione significativa del tempo necessario per sviluppo, verifica e approvazione di un'applicazione di sicurezza
• Programmazione tramite CODESYS Safety tramite il controller principale e connessione EtherCAT

C6 Safety PLC — Dati tecnici
Protocollo di sicurezza: FSoE
Standard di sicurezza: IEC 61508 SIL3 e DIN EN ISO 13849-1 PLe
Omologazioni: CE, cULus, TÜV Rheinland
Sistema runtime: CODESYS RT Safety
Strumento di programmazione: CODESYS Safety integrato da COMBIVIS studio 6 V3.6.4.1
Consumo E‑Bus: 240 mA
Alimentazione: tramite connessione E‑Bus
Immunità ai disturbi: EN 61000-6-2 / EN 61000-6-4
Resistenza a vibrazioni/urti: EN 60068-2-6 / EN 60068-2-27
Visualizzazione segnali: LED di stato (EtherCAT, Safety, Power)
Condizioni ambientali: 0 °C … +55 °C, IP20
Custodia: supporto in alluminio, esterno plastica 25 x 120 x 90 mm

C6 Safety I/O — Dati tecnici
Protocollo di sicurezza: FSoE
Standard di sicurezza: IEC 61508 SIL3 e DIN EN ISO 13849-1 PLe
Numero ingressi: 4 ingressi sicuri
Numero uscite: 2 uscite sicure (I_MAX = 2)
Uscite cicliche (OSSD): 4
Tempo di reazione: < 1 ms (lettura ingresso, scrittura su E‑Bus)
Tempo di reazione in caso di guasto: ≤ tempo watchdog (regolabile)
Diagnostica estesa: via COE
Visualizzazione segnali: LED per I/O assegnati localmente; LED di stato (EtherCAT, Safety, Power)
Consumo E‑Bus: 300 mA
Alimentazione: 24 V DC (-15 % / +20 %)
Immunità ai disturbi: EN 61000-6-2 / EN 61000-6-4
Resistenza a vibrazioni/urti: EN 60068-2-6 / EN 60068-2-27
Omologazioni: CE, cULus, TÜV Rheinland
Condizioni ambientali: 0 °C … +55 °C, IP20
Custodia: supporto in alluminio, esterno plastica 25 x 120 x 90 mm

Applicazioni / Integrazione
Progettato per l'integrazione in topologie EtherCAT come master FSoE o per funzionare con qualsiasi slave compatibile FSoE. Il Safety PLC è a doppio canale e si programma con gli strumenti COMBIVIS studio 6 che includono blocchi funzione di sicurezza certificati, riducendo i tempi di sviluppo e omologazione.

Caratteristiche / Specifiche tecniche

• Protocollo di sicurezza: Safety over EtherCAT (FSoE)
• Standard di sicurezza: IEC 61508 SIL3; DIN EN ISO 13849-1 PLe
• Ambiente di programmazione: CODESYS Safety tramite COMBIVIS studio 6
• Consumo E‑Bus PLC: 240 mA; Consumo E‑Bus Safety I/O: 300 mA
• Alimentazione (I/O): 24 V DC (-15 % / +20 %)
• Intervallo di temperatura di esercizio: 0 °C a +55 °C
• Classe di protezione / involucro: IP20; supporto in alluminio con involucro esterno in plastica (25 x 120 x 90 mm)
• Omologazioni: CE, cULus, TÜV Rheinland
• Norme EMC / ambientali: EN 61000-6-2, EN 61000-6-4, EN 60068-2-6, EN 60068-2-27
