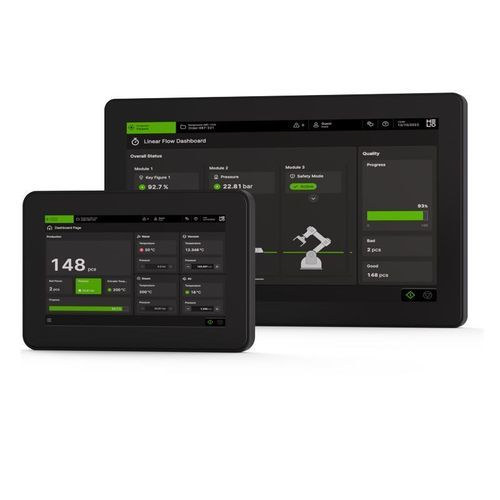

Interfaccia uomo-macchina con touch screen multitouch C6 X1 series

a tecnologia capacitiva proiettatacon touch screen capacitativoa parete

Panoramica
La serie HMI Web C6 X1 offre interfacce uomo‑macchina basate su web progettate per applicazioni industriali edge e IIoT. Disponibili con display touch proiettivi capacitivi da 7" a 21,5", i pannelli supportano opzioni di montaggio flessibili e Power over Ethernet (PoE) per semplificare l'installazione. Un browser HTML5 basato su Chromium e l'ecosistema HELIO consentono interfacce web responsive e indipendenti dalla piattaforma per scenari Industry 4.0.

Punti salienti

• Display proiettivi capacitivi multitouch (7"–21,5")
• Montaggio flessibile: collo d'oca, supporti tubolari, staffe a parete, montaggio a pannello o su macchina
• Elevata classe di protezione IP67 (con cavo appropriato) per installazioni esterne al quadro elettrico
• Tecnologia web con browser Chromium HTML5 per utilizzi edge/IIoT
• Alimentazione via Ethernet (PoE) per alimentazione e rete con un unico cavo

Caratteristiche principali

• Tecnologia capacitiva proiettiva, vero multi‑touch
• Dimensioni display: 7", 10,1", 15,6", 21,5"
• Hardware robusto per montaggio a pannello o su macchina; IP67 garantito con cavo C6 X1
• Opzione di funzionamento con un solo cavo tramite PoE (classe PoE dipendente dalla dimensione del display)
• Connettività: Ethernet (PoE), USB Host (con cavo speciale), Wi‑Fi, NFC
• Sensori integrati: sensore di temperatura e accelerometro 3 assi; LED RGB di stato e buzzer
• Sistema operativo Linux con browser Chromium HTML5 per HMIs web e applicazioni edge; HELIO disponibile per accelerare lo sviluppo della UI

Applicazioni

• Visualizzazione IIoT edge e HMI web per produzione e automazione
• Terminali operatore montati su macchina o in campo che richiedono protezione IP67
• HMIs web responsive per compatibilità multi‑dispositivo e accesso remoto

Specifiche tecniche

• Display - C6 X1-07 : 7" TFT / 16M colori / 1024 x 600 / 400 cd/m² / proiettivo capacitivo, Multitouch
• Display - C6 X1-10 : 10,1" TFT / 16M colori / 1280 x 800 / 400 cd/m² / proiettivo capacitivo, Multitouch
• Display - C6 X1-15 : 15,6" TFT / 16M colori / 1366 x 768 / 400 cd/m² / proiettivo capacitivo, Multitouch
• Display - C6 X1-21 : 21,5" TFT / 16M colori / 1920 x 1080 / 400 cd/m² / proiettivo capacitivo, Multitouch
• CPU / Processore : 64-bit i.MX 8M Mini Quad core, 1,6 GHz
• RAM : 2 GB
• Memoria (Flash) : eMMC 8 GB
• FRAM : 64 KB
• Interfacce - Ethernet : 1x porta Ethernet 10/100 con PoE
• Interfacce - USB : 1x USB Host V2.0, max. 500 mA (disponibile con cavo speciale)
• Wi‑Fi : IEEE 802.11 a/b/g (può operare come dispositivo di rete o punto di accesso)
• NFC : ISO/IEC 14443A
• Sensori : sensore di temperatura, accelerometro 3 assi
• LED / Buzzer : 1 LED RGB / Sì (buzzer)
• Alimentazione - C6 X1-07 : IEEE 802.3af 4PPoE / 12 W max.
• Alimentazione - C6 X1-10 : IEEE 802.3af PoE / 14 W max.
• Alimentazione - C6 X1-15 : IEEE 802.3at PoE+ / 23 W max.
• Alimentazione - C6 X1-21 : IEEE 802.3bt 4PPoE / 35 W max.
• Temperatura di esercizio : -20 °C … 55 °C (umidità relativa 5 % a 85 % senza condensazione)
• Temperatura di stoccaggio : -30 °C … +80 °C
• Classe di protezione : IP67 (garantito con cavo C6 X1)
• Sistema operativo : Linux
